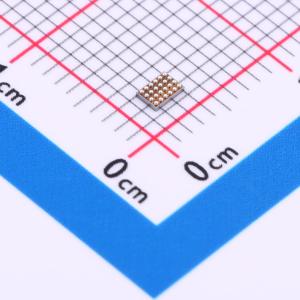

DA9121-A2V72

DA9121是一款电源管理单元（PMU），适用于为单列直插式引脚封装（SIPP）模块中的CPU、GPU、DDR内存轨、智能手机、平板电脑和其他手持应用设备供电。DA9121作为单通道双相降压转换器运行，每相需要一个小型外部0.10 µH电感器。它能够在0.3 V至1.9 V的输出电压范围内提供高达10 A的输出电流。2.5 V至5.5 V的输入电压范围适用于各种低压系统，包括但不限于所有锂离子电池供电的应用。通过远程感应，DA9121可确保最高精度，并支持多种PCB布线方案而不损失性能。功率器件完全集成，因此无需外部FET或肖特基二极管。可以启用可编程软启动，这可限制输入节点的浪涌电流并确保斜坡控制的轨激活。动态电压控制（DVC）支持通过使用通信接口（兼容I²C）直接写入寄存器或通过可编程输入引脚，根据处理器负载自适应调整电源电压。可配置的通用输入输出（GPIO）允许在同一应用中为多个DA9121实例选择多个I²C地址。DA9121集成了过温保护和过流保护，以提高系统可靠性，无需外部感应组件。

• 输入电压2.5 V至5.5 V
• 输出电压0.3 V至1.9 V
• 标称开关频率4 MHz
• 静态精度±1 %
• 动态精度±5 %
• 兼容I²C接口（FM+）
• 可编程通用输入输出（GPIO）
• 可编程软启动
• 电压、电流和温度监控
• 环境温度范围-40 °C至+85 ºC
• 封装：24焊球晶圆级芯片尺寸封装（WLCSP）2.5 mm x 1.7 mm（间距0.4 mm）
• 24晶圆级封装（WLP）2.7 mm x 1.9 mm（间距0.4 mm）

• SIPP模块（系统级芯片、动态随机存取存储器）
• 智能手机
• 平板电脑
• 信息娱乐系统
• 超极本
