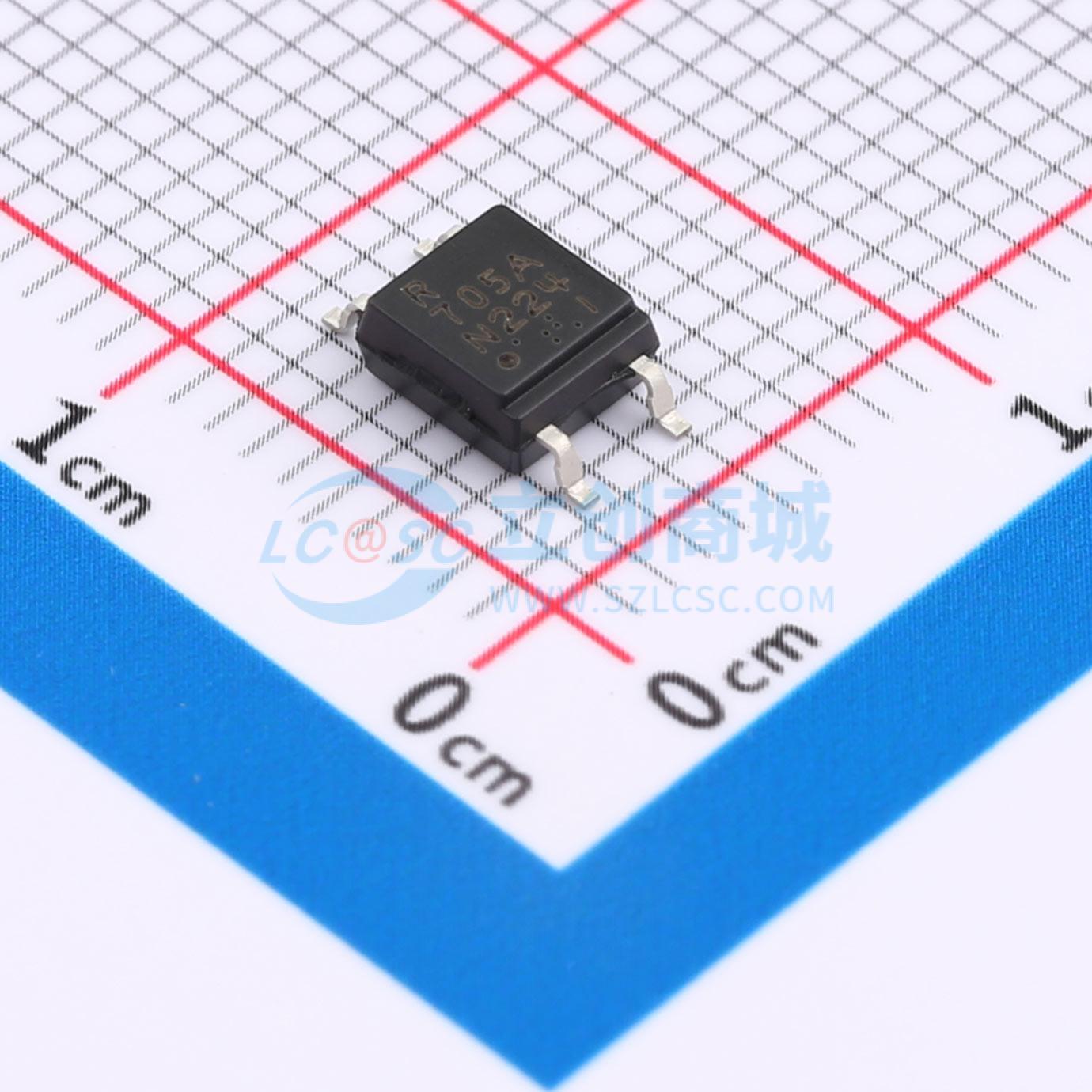

温馨提醒：图片仅供参考，商品以实物为准
PS2705A-1-F3-A
高隔离电压小外形封装（SOP）光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管，以实现出色的性价比。此封装为小外形封装（SOP）类型，具有屏蔽效果，可阻挡环境光。它专为高密度安装应用而设计。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2705A-1-F3-A
- 商品编号
- C7543856
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.416667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 130mV@10mA,2mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PS2705A - 1是一款光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管，实现了出色的性价比。该封装为SOP（小外形封装）类型，具有屏蔽效果，可阻隔环境光。它专为高密度安装应用而设计。
商品特性
- 交流输入响应
- 高隔离电压（BV = 3750 Vr.m.s.）
- SOP（小外形封装）类型
- 编带产品订货号：PS2705A - 1 - F3：3500个/卷
- 无铅产品
- 符合安全标准
- UL认证：UL1577，单重保护
- CSA认证：CAN/CSA - C22.2 No. 62368 - 1，基本/补充绝缘
- SEMKO认证：EN 62368 - 1，IEC 62368 - 1，基本/补充绝缘
- NEMKO认证：EN 62368 - 1，基本/补充绝缘
- FIMKO认证：EN 62368 - 1，基本/补充绝缘
- DEMKO认证：EN 62368 - 1，基本/补充绝缘
- VDE认证：DIN EN 60747 - 5 - 5（可选）
应用领域
- 混合集成电路
- 电话/传真
- 工厂自动化/办公自动化设备
- 可编程逻辑控制器
- 电源
