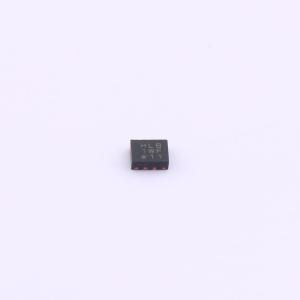

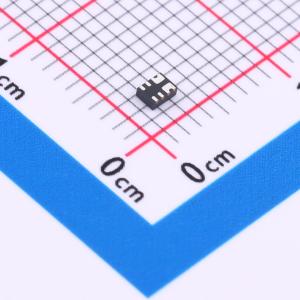

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 2.5V~5.5V | |
| 开关频率 | - | |
| 输出电流 | 4A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 过流保护(OCP)；短路保护(SCP)；过热保护(OTP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
SLG7NT402V 是一款高性能的 8.5 mΩ、4 A 单通道 nFET 集成电源开关，可在 2.5 V 至 5.5 V 的 VDD 电源电压下工作，用于切换低至 0.85 V 直至电源电压的电源轨。该器件集成了两级过流保护、热关断保护以及可通过小型外部电容轻松调整的浪涌电流控制功能。采用专有的 MOSFET 设计，SLG7NT402V 在宽输入电压范围内实现了稳定的 8.5 mΩ 导通电阻。此外，其封装采用先进的组装技术，具有低热阻特性，适用于大电流操作。该器件在 -40 °C 至 85 °C 温度范围内完全规定，采用节省空间、低热阻、符合 RoHS 标准的 1.5 mm × 2.0 mm STDFN 封装。
商品特性
- 1.5 × 2.0 mm FC-TDFN 8L 封装（漏极和源极各有 2 个融合引脚）
- 支持 0.85 V CMOS 逻辑电平的 ON 引脚
- 可通过外部电容选择压摆率
- 支持 4 A 电流时导通电阻为 8.5 mΩ
- 关断时对负载放电
- 两种过流保护模式
- 短路电流限制
- 有源电流限制
- 过温保护
- 无铅/无卤素/符合 RoHS 标准
- 工作温度：-40 °C 至 85 °C
- 工作电压：2.5 V 至 5.5 V
应用领域
- 笔记本电脑电源轨切换
- 平板电脑电源轨切换
- 智能手机电源轨切换
