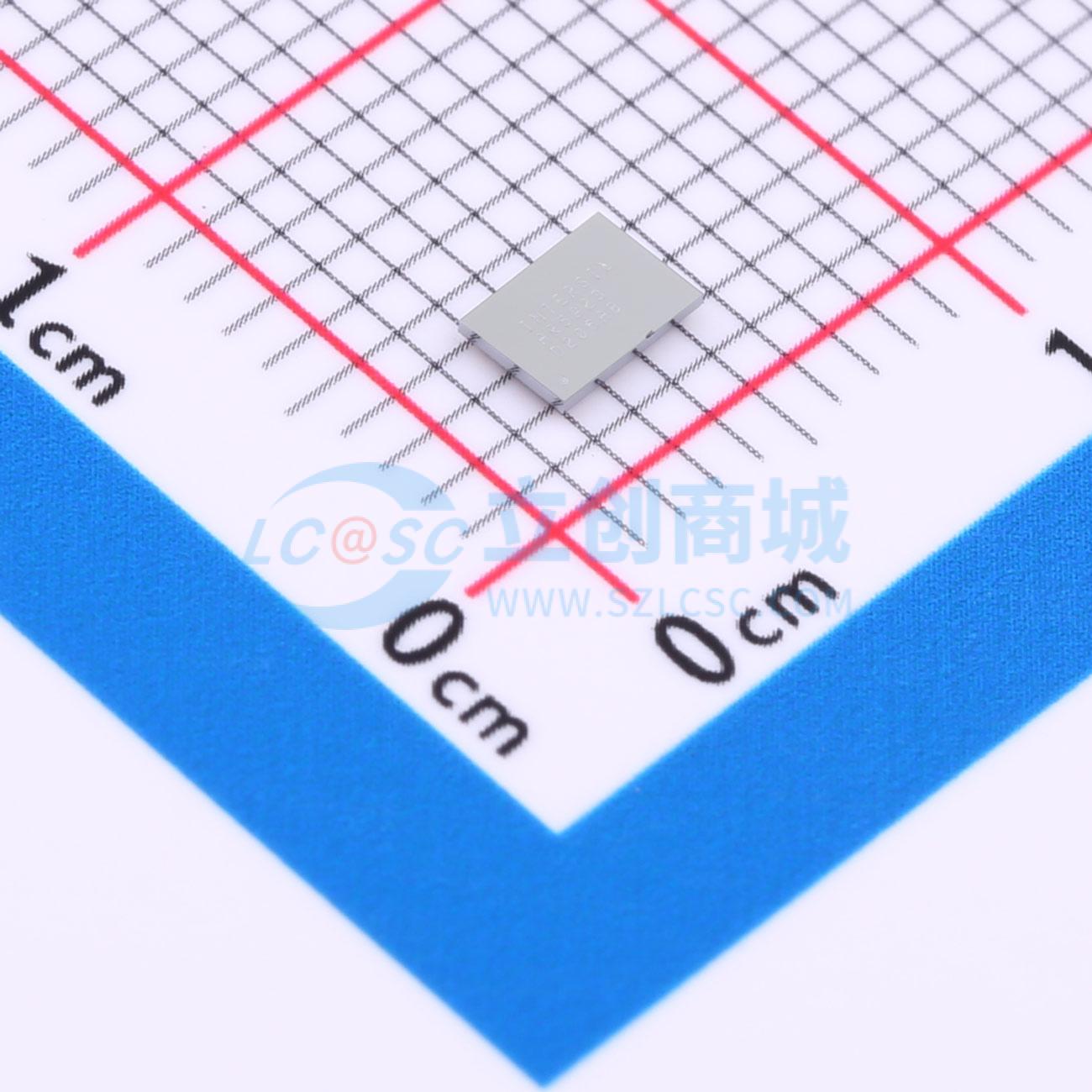

温馨提醒：图片仅供参考，商品以实物为准
ISL91212AIIZ-TR5923
带I2C接口的三/四输出电源管理集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款四相、三输出可编程电源管理IC（ISL91212A）和一款四相、四输出可编程电源管理IC（ISL91212B）。它们采用高效同步降压转换器进行优化，能够进行多相和单相操作，每相可提供高达5A的连续输出电流。它们具有四个降压控制器，并可以将其功率级重新配置到这些控制器。这种灵活性允许为各种需要高输出功率和小尺寸解决方案的应用进行无缝设计
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL91212AIIZ-TR5923
- 商品编号
- C7543859
- 商品封装
- WLCSP-35(5x7)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 工作状态指示；动态电压调节；过流保护 |
商品概述
ISL91212A是一款四相、三输出可编程电源管理IC（PMIC），ISL91212B是一款四相、四输出可编程PMIC。它们采用高效同步降压转换器进行优化，能够进行多相和单相操作，每相可提供高达5A的连续输出电流。它们具有四个降压控制器，并可将其功率级重新配置给这些控制器。这种灵活性使得它们能够无缝设计用于各种需要高输出功率和小解决方案尺寸的应用。ISL91212A和ISL91212B集成了低导通电阻MOSFET和可编程PWM频率，允许使用非常小的外部电感器和电容器。它们在轻载条件下具有自动二极管仿真和脉冲跳跃模式，以进一步提高效率并最大化电池寿命。ISL91212A和ISL912B通过采用基于瑞萨专有R5技术的控制器，提供了高度可靠的电源解决方案，该控制器提供了严格的输出精度和负载调节、超快速瞬态响应、无缝的DCM/CCM转换，并且无需外部补偿。除了标准的中断和芯片使能功能外，ISL91212A和ISL91212B还具有三个MPIO和两个GPIO，能够支持I²C通信协议和各种其他引脚模式功能。
商品特性
- 三输出2 + 1 + 1相（ISL91212A）或四输出1 + 1 + 1 + 1单相（ISL91212B）
- 2.5V至5.5V电源电压
- 每相5A输出电流能力
- 小解决方案尺寸（4相设计为7x10mm²）
- 高效率（3.8V输入/1.8V输出时为94.7%）
- 低功耗模式下低IQ
- 专利控制方案减少输出电容器并支持快速负载瞬态（如每相50A/µs）
- ±0.7%系统精度，远程电压感测
- 可编程PWM频率从2MHz至6MHz
- I²C可编程输出从0.3V至2V
- 每个输出独立动态电压缩放（DVS）
- 软启动和故障检测（欠压、过压、过流、过热），短路保护
- 2.551mmx3.67mm 35球WLCSP，引脚间距0.5mm
应用领域
- 智能手机、AR/VR眼镜、无人机
- 光收发模块
- 人工智能（AI）处理器
- 客户端/企业/数据中心SSD、NAS
