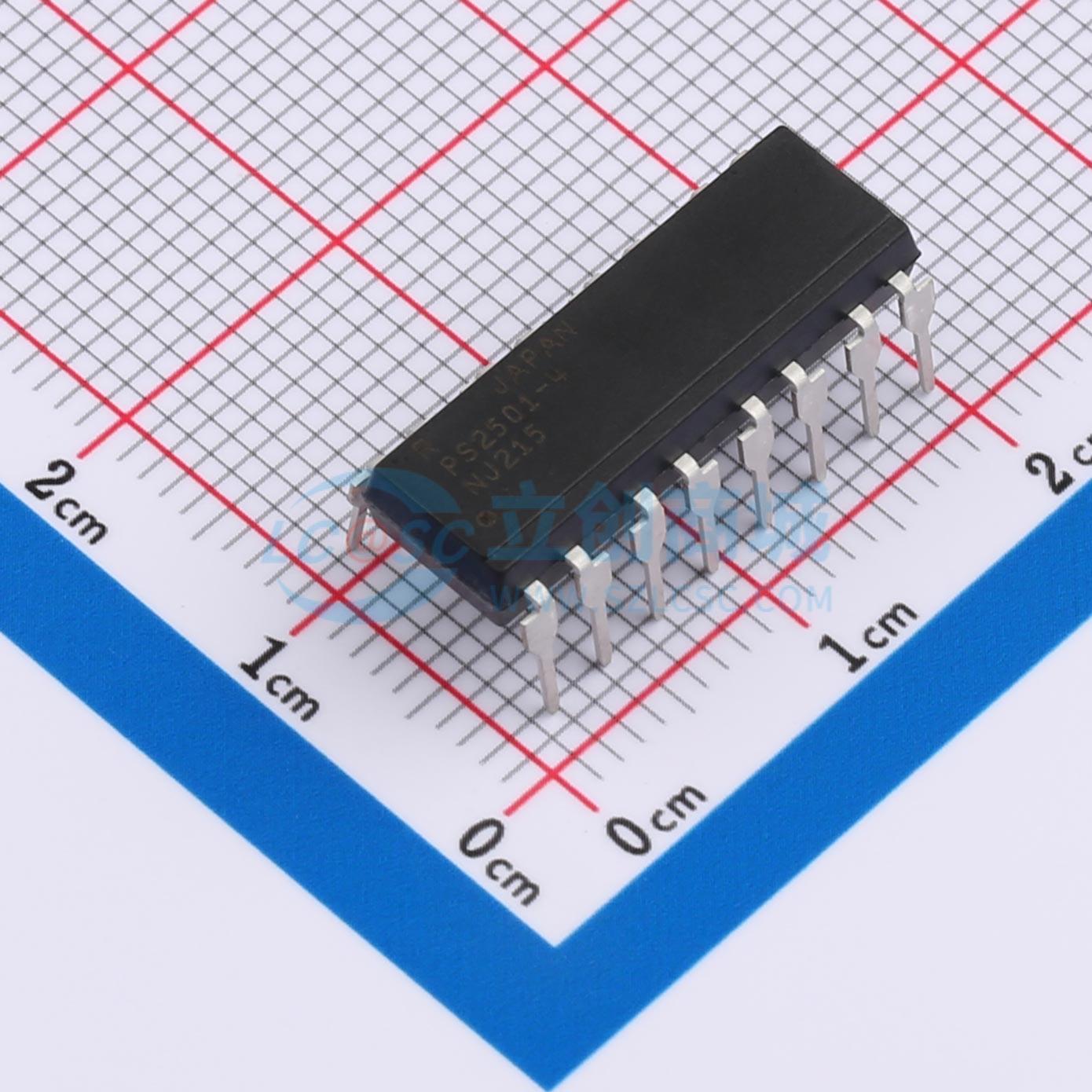

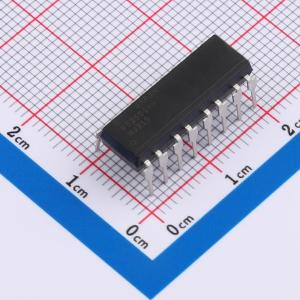

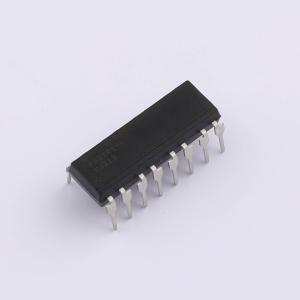

温馨提醒：图片仅供参考，商品以实物为准
PS2501-4-A
5kV
- 描述
- 是光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管。采用塑料双列直插式封装（DIP），还有用于表面贴装的引脚弯曲型（鸥翼型）。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2501-4-A
- 商品编号
- C7543857
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.992克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.17V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,10mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 功能特性 | - |
商品概述
PS2501 - 1、 - 4和PS2501L - 1、 - 4是光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管。PS2501 - 1、 - 4采用塑料双列直插式封装（DIP），PS2501L - 1、 - 4是用于表面贴装的引脚弯曲型（鸥翼型）。
商品特性
- 高隔离电压（BV = 5000 Vr.m.s.）
- 高集电极 - 发射极电压（VCEO = 80 V）
- 高速开关（tr = 3 μs典型值，tf = 5 μs典型值）
- 编带产品订购编号：PS2501L - 1 - F3，每卷2000个
- 无铅产品
- 符合安全标准
- 通过UL认证：UL1577，双重保护
应用领域
- 电源
- 电话/传真
- 工厂自动化/办公自动化设备
- 可编程逻辑控制器
