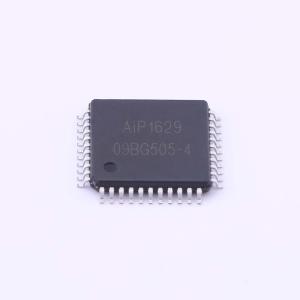

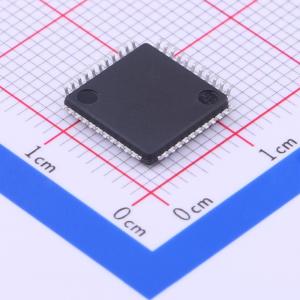

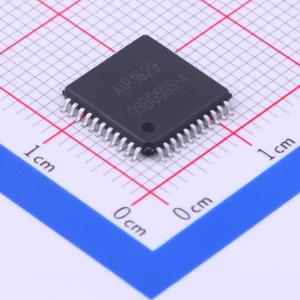

AIP1629
AIP1629
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3线/4线串口共阴极16段8位LED驱动控制/8*4位键盘扫描专用电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP1629
- 商品编号
- C85313
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 16段x8位 | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | 120uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 其他特性 | 键盘扫描；共阴极；辉光可调 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AiP1629（四线）是一款4线串口共阴极16段8位带8*4位键盘扫描的LED驱动控制专用电路，内置键盘扫描接口，MCU数字接口、数据锁存器、LED驱动等电路，广泛适用于各种LED面板场合。
商品特性
- 内置显示RAM
- 显示模式16段8位
- 8*4扫描按键矩阵
- 显示辉度软件可调
- 四线串行接口（CLK，STB，DIN，DOUT）
- 内置RC振荡
- 封装形式：QFP44/LQFP44
应用领域
- LED显示面板场合，例如微波炉，电磁炉，热水器等家电产品。
