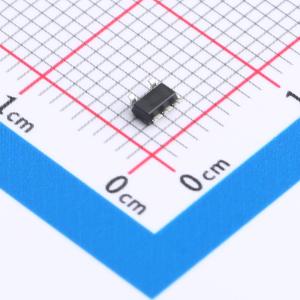

UM1660S

低功耗DC-DC升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UM1660是一款PFM控制的升压DC-DC转换器,最高开关频率可达1MHz。适用于小型到中型LCD偏置电源和标准3.3V/5V到12V的电源转换。内部400mA开关电流限制,低静态电流（典型值36μA）,优化的控制方案使其在整个负载电流范围内具有高效率。
品牌名称: Union(英联)
商品型号: UM1660S
商品编号: C7542877
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.048467克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案

商品参数

UM1660 是一种PFM控制的升压型DC-DC转换器，开关频率高达1MHz。该器件非常适合从单节锂离子电池生成用于小型到中型LCD偏置电源和白色LED背光电源的输出电压。该部件还可以用于生成标准3.3V/5V至12V的电源转换。

由于具有1MHz的高开关频率，可以使用芯片电感和超小型陶瓷输出电容实现低剖面和小面积解决方案。UM1660具有内部400mA的开关电流限制，提供更低的输出电压纹波。低静态电流（通常为36μA）与优化的控制方案相结合，使得在整个负载电流范围内都能以非常高的效率运行。
