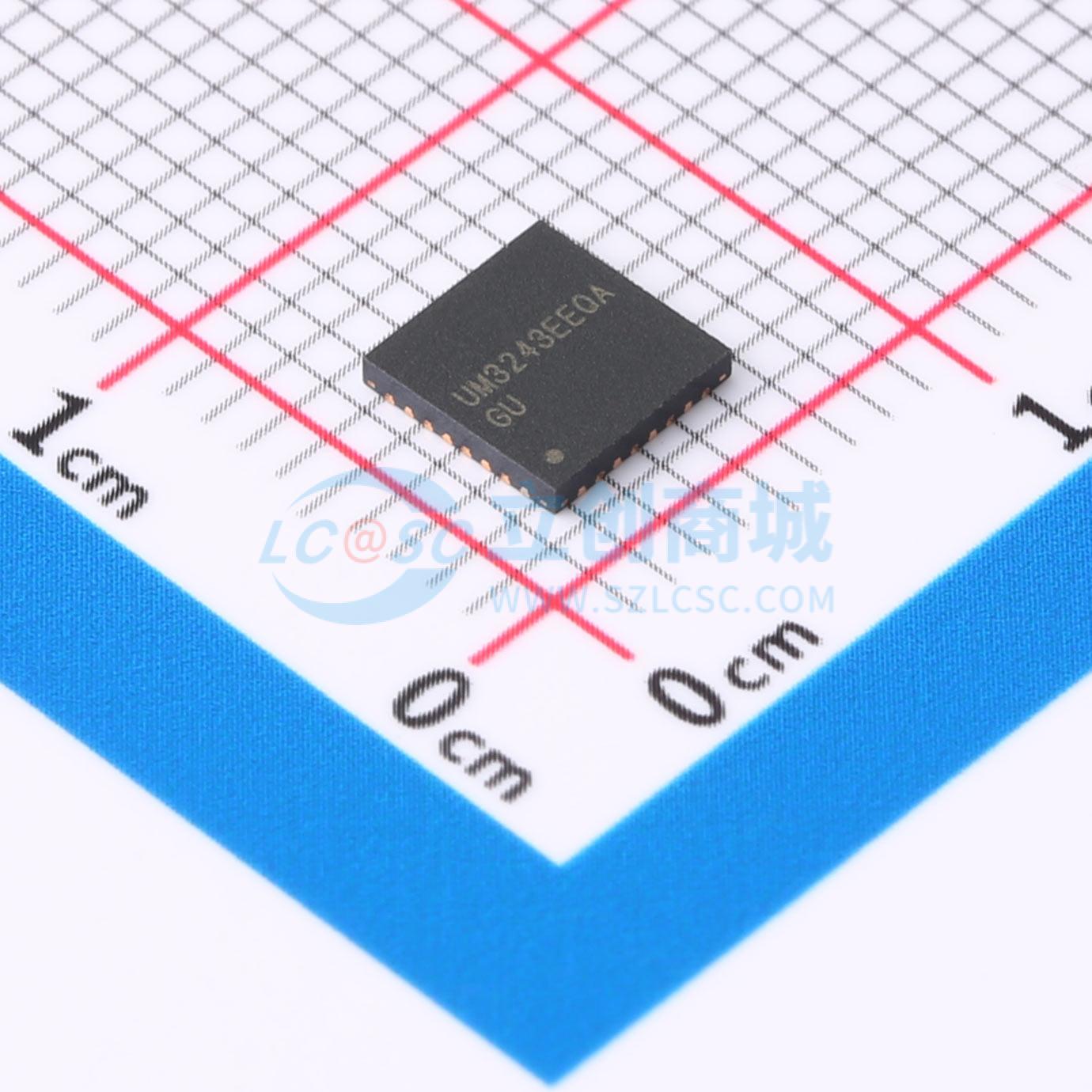

温馨提醒：图片仅供参考，商品以实物为准

UM3243EEQA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UM3243系列是3驱动器/5接收器的3V - 5.5V供电RS - 232收发器，具有自动断电和低电源电流特性。当任何接收器输入未检测到有效的RS - 232电平信号时，电荷泵电路和驱动器将断电。断开RS - 232电缆或关闭连接外设的发送器将使器件进入断电模式
品牌名称: Union(英联)
商品型号: UM3243EEQA
商品编号: C7542891
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.206367克(g)

商品参数

商品概述

UM3243系列是3驱动/5接收的3V-5.5V供电RS-232收发器，具有自动断电和低电源电流的特点。当任何接收端输入未检测到有效的RS-232电平信号时，电荷泵电路和驱动器将被断电。断开RS-232电缆或连接的外围设备的发送器断电将导致进入断电模式。当任一RS-232接收端输入施加有效电平时，芯片会重新开启。自动断电模式有助于在不改变现有系统的情况下节省电力。

UM3243收发器采用受控间歇模式双电荷泵电源和低压降发送器，结合使用单个3V至5.5V电源即可提供真正的RS-232性能。保证的数据传输速率为250kbps。

UM3243在3.3V操作下仅需四个0.1μF的电容，并且可以在2.7V至5.5V的输入电压范围内工作。它们非常适合仅3.3V系统、混合3.3V和5.0V系统，或者需要真正RS-232性能或EIA/TIA-562标准±3.7V电平且供电电压低至2.7V的5.0V系统。

UM3243包含一个始终激活的互补接收器。该接收器可以在断电状态下监控外部设备（如调制解调器）。UM3243还包含一个始终激活的INVALID输出，用于指示任何接收端输入上的有效RS-232信号电平。它通常用于UART唤醒。UM3243还具有增强型ESD保护，人体模式下为±15kV，IEC61000-4-2接触放电模式下为±8kV。

应用领域

工业控制器和仪器
笔记本电脑、掌上PC和笔记本电脑
网络路由器和交换机
外设打印机、PDA和POS

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	3
	接收器数	5
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.6mA
