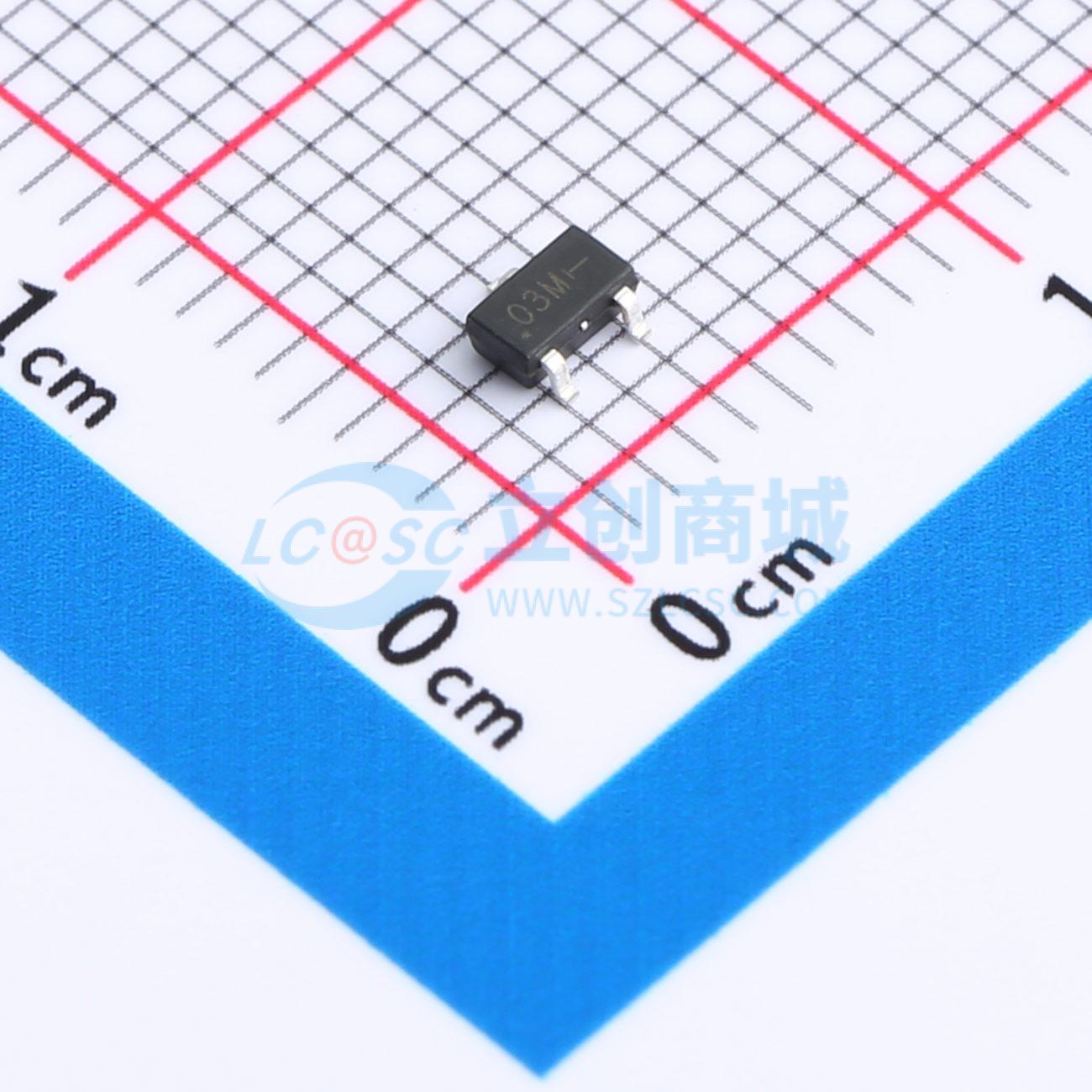

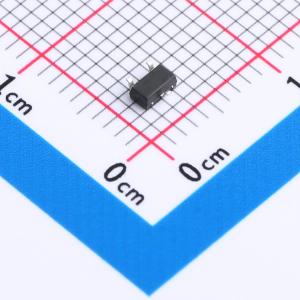

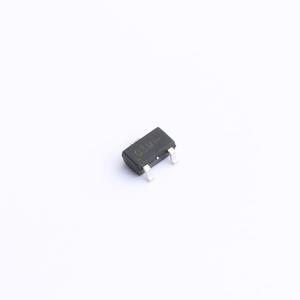

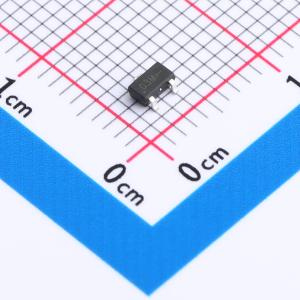

UM803MS
三引脚微处理器复位电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UM803是一款微处理器（μP）监控电路，用于监测μP和数字系统中的电源。当与+5V、+3.3V、+3.0V或+2.5V供电电路配合使用时，它无需外部元件和调节，从而提供出色的电路可靠性并降低成本。该电路仅执行一项功能：每当VCC电源电压降至预设阈值以下时，它就会发出复位信号，并在VCC升至复位阈值以上后，至少保持140ms的复位信号
- 品牌名称
- Union(英联)
- 商品型号
- UM803MS
- 商品编号
- C7542906
- 商品封装
- SOT23-3
- 包装方式
- 编带
- 商品毛重
- 0.048633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 4.38V | |
| 受监控电压数 | 1 | |
| 复位超时 | 560ms | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 2uA |
商品概述
UM803是一款微处理器（μP）监控电路，用于监测μP和数字系统中的电源。当与+5V、+3.3V、+3.0V或+2.5V供电电路配合使用时，它通过省去外部元件和调整环节，实现了出色的电路可靠性和低成本。 该电路执行单一功能：每当VCC电源电压降至预设阈值以下时，它会发出复位信号，并在VCC升至复位阈值以上后，至少保持该信号140ms。它提供了适用于多种电源电压工作的复位阈值。 UM803具有漏极开路输出级。UM803的漏极开路RESET输出需要一个上拉电阻，该电阻可连接到高于VCC的电压。UM803具有低电平有效RESET输出。复位比较器设计为忽略VCC上的快速瞬变，并且保证在VCC低至1V时，输出处于正确的逻辑状态。 微处理器（μP）的复位输入使μP从已知状态启动。UM803发出复位信号，以防止在电源上电、掉电或欠压情况下出现代码执行错误。每当VCC电源电压降至预设阈值以下时，它会发出复位信号，并在VCC升至复位阈值以上后，至少保持该信号140ms。UM803采用漏极开路输出。将UM803的RESET输出上的上拉电阻连接到0至6V之间的任何电源。
商品特性
- 无需外部元件
- 电源瞬态抗扰性
- 保证在VCC = +1V时复位有效
- 对+2.5V、+3V、+3.3V和+5V电源进行精确的VCC监测
- 全温度范围规格齐全
- 2μA电源电流
- 最小上电复位脉冲宽度为140ms
- 提供一种输出配置：漏极开路、低电平有效RESET输出
- 采用3引脚SOT323和SOT23封装
- 宽工作温度范围：-40°C至+85°C
应用领域
- 计算机
- 控制器
- 便携式/电池供电设备
- 智能仪器
- 关键μP和μC电源监测
- 汽车
