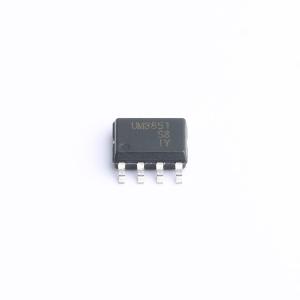

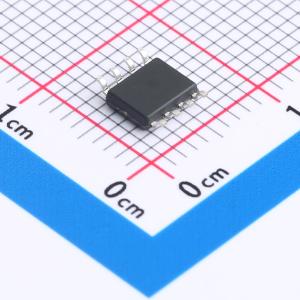

温馨提醒：图片仅供参考，商品以实物为准
UM3851S8
UM3851 高速CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UM3851是一款高速CAN收发器，提供控制器区域网络协议控制器与物理两线CAN总线之间的接口。适用于汽车行业的高速CAN应用。
- 品牌名称
- Union(英联)
- 商品型号
- UM3851S8
- 商品编号
- C7542922
- 商品封装
- SOP8
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2.5mA |
商品概述
UM3851是一款高速CAN收发器，用于在控制器局域网（CAN）协议控制器和物理双线CAN总线之间提供接口。该收发器专为汽车行业的高速CAN应用而设计，可为带有CAN协议控制器的微控制器提供差分发送和接收功能。UM3851具有改进的电磁兼容性（EMC）和静电放电（ESD）性能，还具备以下特性：
- 电源电压关闭时，对CAN总线呈现理想的无源特性
- UM3851S8和UM3851DA可直接与电源电压为3V至5V的微控制器连接
UM3851实现了ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5中定义的CAN物理层。这种实现方式可在CAN FD快速阶段以高达5 Mbit/s的数据速率实现可靠通信。这些特性使UM3851成为各类高速CAN（HS - CAN）网络的理想选择，适用于不需要通过总线唤醒功能的待机模式的节点。
商品特性
- 符合ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5标准
- 保证CAN FD快速阶段数据速率高达5 Mbit/s时的时序
- 适用于12V和24V系统
- UM3851S8和UM3851DA的ΔVIO输入允许直接与3V至5V的微控制器连接（分别采用SOP8和超小型DFN8封装）
- UM3851S8E的EN输入允许微控制器将收发器切换到极低电流的关断模式
- 符合AEC - Q100标准
- 未上电时，收发器与总线断开连接（零负载）
- 总线引脚具有高静电放电（ESD）处理能力
- 发送数据（TXD）显性超时功能
- 引脚VCC和ΔVIO的欠压检测
- 具备热保护功能
应用领域
- 汽车行业
- 工业领域
