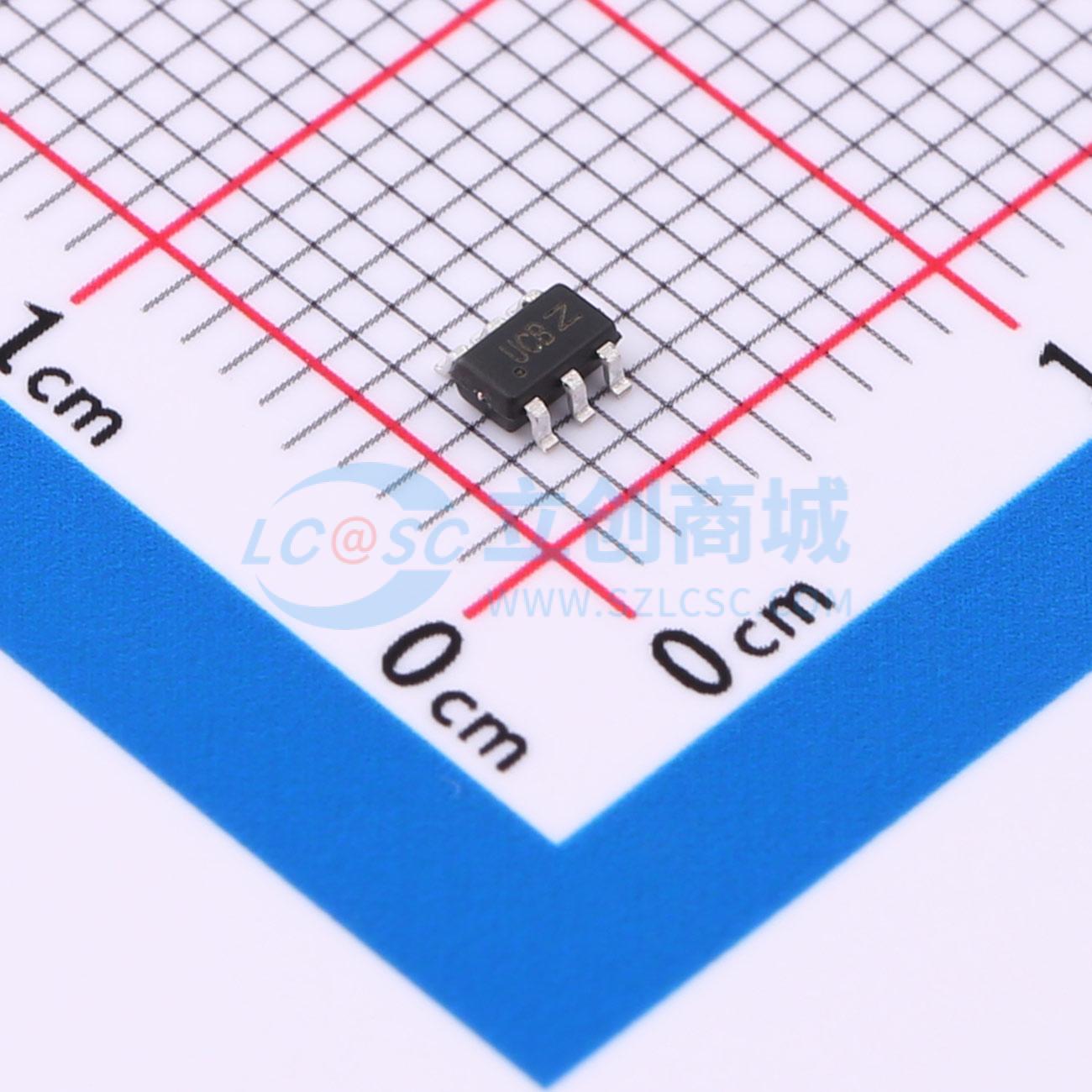

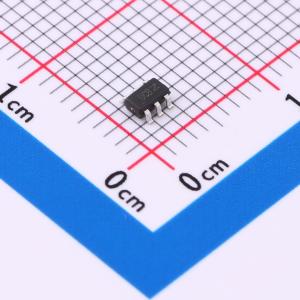

温馨提醒：图片仅供参考，商品以实物为准

UM3510S

1A、2.25MHz同步降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UM3510是一款高效脉冲宽度调制（PWM）同步降压型DC-DC转换器，输入电压范围为2.5V至6.0V。它可通过单节锂离子电池提供高达1000mA的输出电流。UM3510以2.25MHz的固定开关频率运行，并在轻载条件下进入省电模式以保持高效率
品牌名称: Union(英联)
商品型号: UM3510S
商品编号: C7542897
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.051667克(g)

商品参数

商品概述

UM3510 是一款高效率的脉冲宽度调制（PWM）同步降压 DC-DC 转换器，输入电压范围为 2.5V 至 6.0V。它可以从单节锂离子电池提供高达 1000mA 的输出电流。UM3510 在 2.25MHz 的固定开关频率下工作，并在轻载条件下进入节能模式以保持高效率。对于低噪声应用，可以通过将 MODE 引脚拉高来强制设备进入固定频率 PWM 模式。当 EN 引脚被拉低时，UM3510 进入关断模式并消耗小于 1μA 的电流。其他特性包括具有 2% 精度的较低内部参考电压、过温保护和过流保护。UM3510 提供 SOT23-6 和 2mm x 2mm 6 引脚 DFN 封装。

商品特性

高效率：高达95%
2.25MHz恒定开关频率
1000mA输出电流
集成主开关和同步整流器。无需肖特基二极管。
2.5V至6.0V输入电压范围
低静态电流：56μA
热故障保护
关断电流<1μA

应用领域

手机和智能手机
微处理器和DSP核心
供应品
无线和DSL调制解调器
PDA、GPS
无线局域网
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电流	1A
	开关频率	2.25MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	56uA
	开关管(内置/外置)	内置
	输出类型	可调
