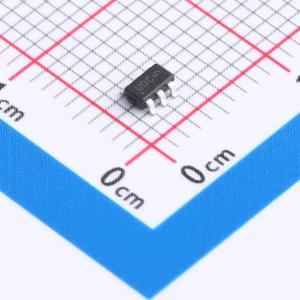

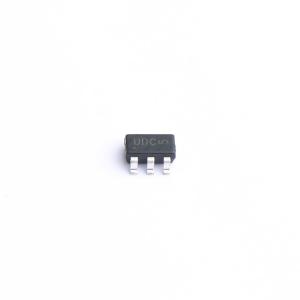

温馨提醒：图片仅供参考，商品以实物为准
UM1663S
36V升压LED驱动器，支持PWM和单线接口调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UM1663S是一款高度集成的LED驱动IC,能够驱动串联的10WLED。它由一个电流模式升压转换器和一个38V/1A的功率开关组成。支持2.8V到5.5V的宽输入电压范围,运行频率为1MHz。LED电流通过外部电阻设置,反馈电压调节为200mV。在操作过程中,LED电流由SHDN输入信号的占空比控制,确定反馈参考电压。UM1663S支持64步脉冲调光,具有内部过压保护设置,防止开路LED条件下输出超过绝对最大额定值。
- 品牌名称
- Union(英联)
- 商品型号
- UM1663S
- 商品编号
- C7542878
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048467克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.8V~5.5V | |
| 开关频率 | 1MHz | |
| 输出电压 | 2.8V~36V | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
UM1663S是一款高度集成的LED驱动IC，能够驱动10个串联的WLED。它由一个集成了38V/1A功率开关的电流模式升压转换器组成。UM1663S支持2.8V至5.5V的宽输入电压范围，并以1MHz的固定频率运行。LED电流通过外部电阻设置，反馈电压被调节到200mV。在运行过程中，LED电流由SHDN输入信号的占空比控制，该信号决定了反馈参考电压。UM1663S可以调整调光功能，支持64级脉冲调光。更多细节请参见时序图部分。UM1663S还具有内部过压保护设置，以防止在LED开路条件下输出超过绝对最大额定值。它采用绿色SOT23-6封装，工作环境温度范围为-40°C至+85°C。
商品特性
- 高输出电压：高达36V
- 内部软启动和补偿
- 200mV参考电压
- PWM调光和频率范围从500Hz到50kHz
- 64级脉冲调光
- 开路LED保护
- 内部过电压保护设置
- 过温保护
- 电流限制保护
- 符合RoHS标准且无卤素
应用领域
- 手机和智能手机
- 数码相机和GPS
- 便携式DVD播放器
