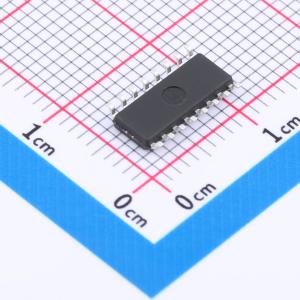

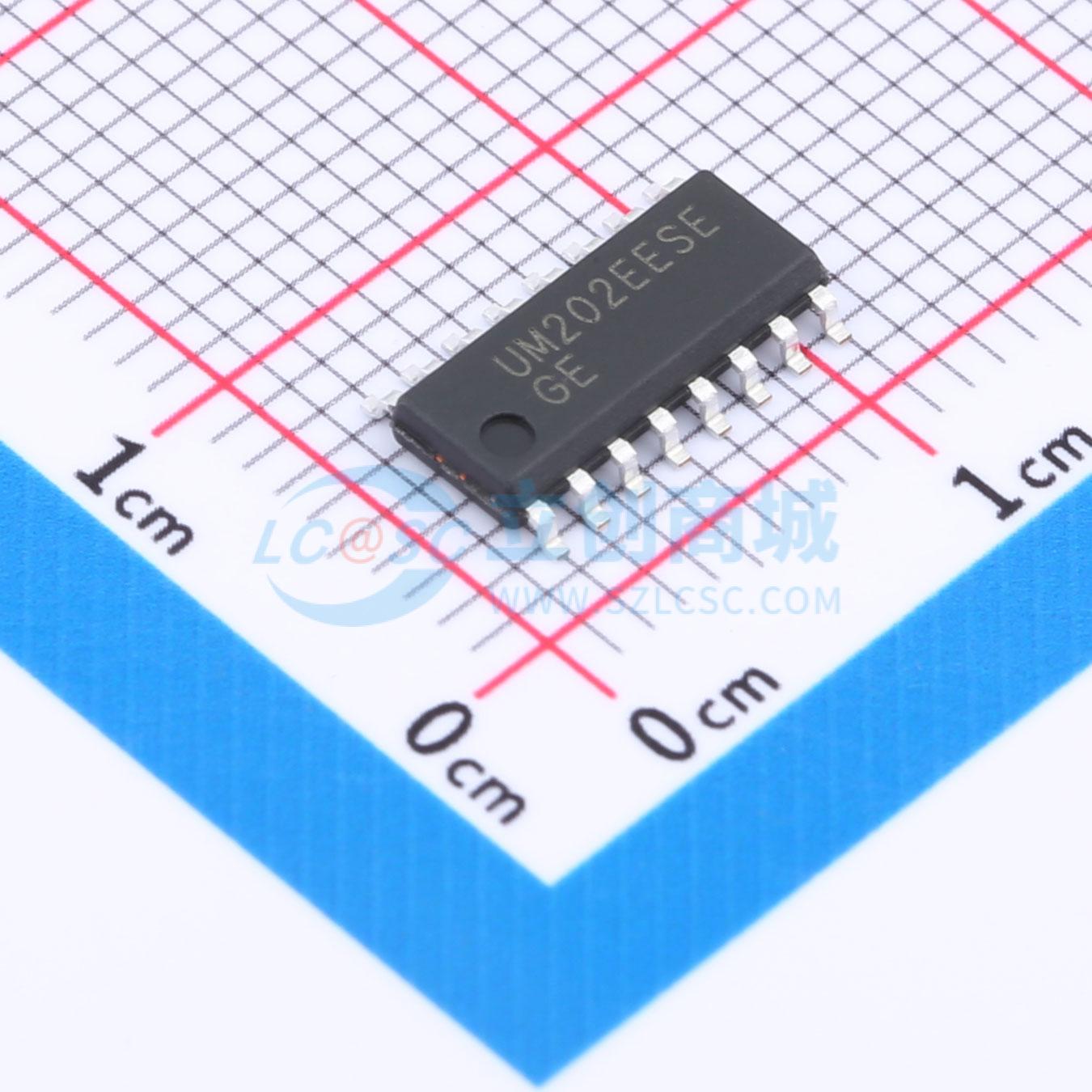

温馨提醒：图片仅供参考，商品以实物为准
UM202EESE
高ESD保护，失效保护，单电源RS-232收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UM202EExE系列是低功耗单电源RS232接口。该设备包括两个线路驱动器、两个线路接收器和双电荷泵电路。
- 品牌名称
- Union(英联)
- 商品型号
- UM202EESE
- 商品编号
- C7542880
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.34492克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 15mA |
商品概述
UM202EExE 系列是低功耗单电源 RS-232 接口。该设备包括两个线路驱动器、两个线路接收器和双电荷泵电路。该设备符合 TIA/EIA-232 标准，提供了异步通信控制器与串行端口连接器之间的电气接口。片上电荷泵和四个小外部电容器作为板载 DC-DC 转换器，允许芯片从单 5V 电源工作，消除了对 ±10V 电源的需求，降低了成本和板空间。该设备在超过 250Kbps 的数据信号速率下工作。驱动器的 slew rate 内部设置为小于 30V/μs，并且接收器具有内部噪声滤波功能，无需外部 slew rate 和滤波电容即可可靠运行。驱动器输入和接收器输出与 TTL 和 CMOS 兼容。UM202EExE 提供 16 引脚 DIP、SOP 和 TSSOP 封装，可在商业和工业温度范围内工作。
这些设备的 ESD 耐受性已升级到人体模型和 IEC61000-4-2 空气放电方法均超过 ±15kV，而不会发生闩锁。该设备使用四个 0.1μF 电容器工作，减少了系统成本和板空间。
应用领域
- 笔记本电脑和掌上电脑
- 电池供电设备
- 手持设备
- POS终端
