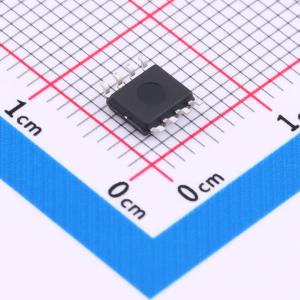

温馨提醒：图片仅供参考，商品以实物为准
COS8606SR
9MHz、轨到轨输入输出、零漂移、无交越失真运算放大器
- 描述
- 2CH，2.5V-5.5V，9MHz，50uV(Max.)，570uA/ch，RRIO,可兼容AD8606
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS8606SR
- 商品编号
- C7525171
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.164025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 9MHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电压(Vos) | 10uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 8.5V/us | |
| 输出电流 | 21mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 570uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee ~ Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 30pA |
商品概述
COS8605（单通道）、COS8606（双通道）和COS8608（四通道）是低噪声、零漂移、零交越的精密运算放大器，可在2.5至5.5V单电源或±1.25V至±2.75V双电源下工作。COS860x系列采用斩波稳定技术，可提供极低的失调电压（最大小于50μV）和接近零的温度漂移。尽管静态电流较低，但COS860x系列仍具有出色的整体性能和通用性。它们具有轨到轨输入和输出范围。输出电压摆幅可扩展至每个电源轨的1mV以内，提供最大的输出动态范围和出色的过驱动恢复能力。COS860x系列是单位增益稳定的，增益带宽积为9MHz（典型值）。这些特性使该器件成为驱动高精度模数转换器（ADC）或缓冲高分辨率数模转换器（DAC）输出的理想选择。
商品特性
- 低失调电压：50μV（最大值）
- 零漂移：0.05μV/℃（最大值）
- 低静态电流：570μA
- 增益带宽积：9MHz
- 单电源：2.5V~5.5V
- 双电源：±1.25V~±2.75V
- 压摆率：8.5V/µs
- 轨到轨输入和输出（RRIO）
- 单位增益稳定
- 零交越
- EMI/RFI滤波输入
- 扩展温度范围：-40℃至+125℃
- 小封装：COS8605采用SOT23-5/SOP-8封装；COS8606采用SOP-8/MSOP-8封装；COS8608采用SOP14/TSSOP14封装
应用领域
- 传感器调理
- 温度测量
- 传感器
- 测试设备
- 医疗仪器
- 电池供电仪器
- 模数转换器
