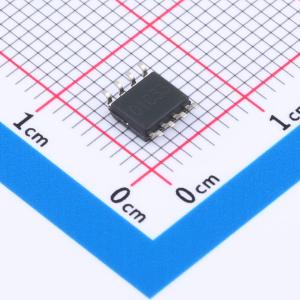

温馨提醒：图片仅供参考，商品以实物为准

OPA814DR

600MHz、高精度、单位增益稳定、FET输入运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA814 600MHz、高精度、单位增益稳定、FET 输入运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA814DR
商品编号: C7525175
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

	属性	参数值
	输入失调电压温漂(Vos TC)	3.5uV/℃
	静态电流(Iq)	16mA
	工作温度	-40℃~+85℃
	单电源	6V~12.6V
	双电源(Vee ~ Vcc)	-6.3V~6.3V
	最大电源宽度(Vdd-Vss)	12.6V
	噪声密度(eN)	5.3nV/√Hz@100kHz
	输入失调电流(Ios)	20pA

商品概述

OPA814是一款单位增益稳定的电压反馈运算放大器，适用于高速、高精度和宽动态范围应用。 OPA814具有低噪声结型场效应晶体管（JFET）输入级，其增益带宽高达250 MHz，电源电压范围为6 V至12.6 V。750 V/μs的快速压摆率使其在高速数字转换器、有源探头和其他测试测量应用中用作高阻抗缓冲器时，能够实现较宽的大信号带宽和低失真。 OPA814的输入失调电压极低，仅为±250 μV，失调电压漂移为±3.5 μV/℃。皮安级的输入偏置电流和低输入电压噪声（5.3 nV/√Hz）相结合，使OPA814成为光学测试和通信设备以及医疗和科学仪器中出色的宽带跨阻放大器。

商品特性

宽带宽
增益带宽积：250 MHz
带宽（G = 1 V/V）：600 MHz
大信号带宽（2 VPP）：200 MHz
压摆率：750 V/μs
高精度
输入失调电压：250 μV（最大值）
输入失调电压漂移：3.5 μV/℃（最大值）
输入电压噪声：5.3 nV/√Hz
输入偏置电流：2 pA
低失真（RL = 100 Ω，V0 = 2 VPP）
10 MHz时的二次谐波失真（HD2）、三次谐波失真（HD3）：-75 dBc、-85 dBc
电源电压范围：6 V至12.6 V
电源电流：16 mA
性能优于OPA656

应用领域

高速数据采集（DAQ）
有源探头
示波器
光通信模块
测试测量前端
医疗和化学分析仪
光时域反射仪（OTDR）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	250MHz
	输入偏置电流(Ib)	2pA
	输入失调电压(Vos)	250uV
	共模抑制比(CMRR)	100dB
	压摆率(SR)	750V/us
	输出电流	70mA
