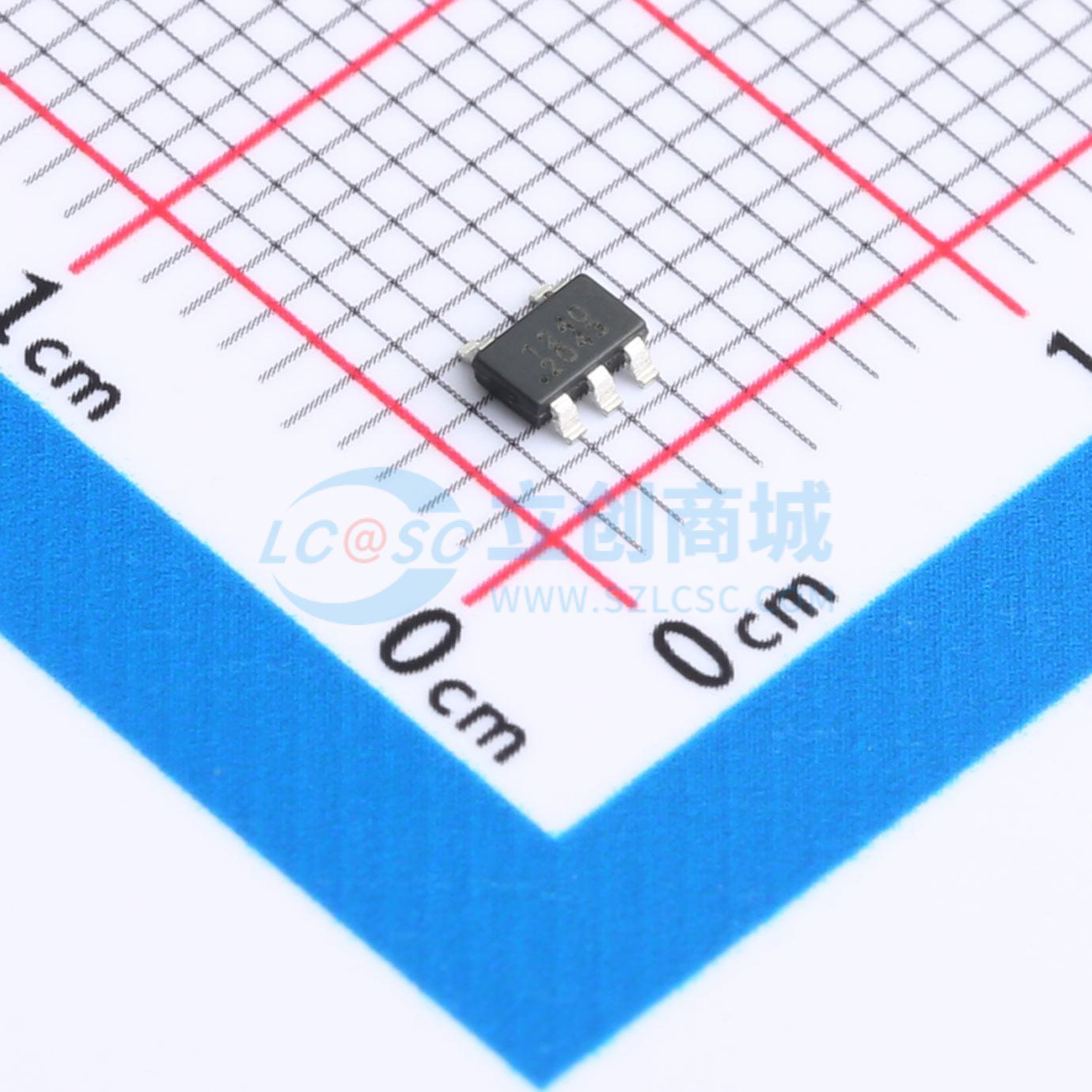

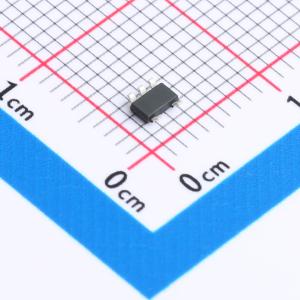

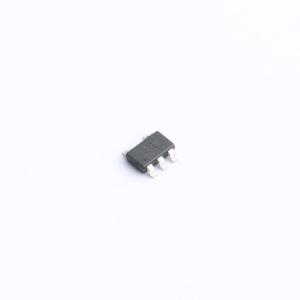

1EDN7512(TOKMAS)

单通道高速低端驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 栅极驱动IC 驱动配置：低边负载类型：MOSFET；IGBT 电源电压：4.5V~18V 峰值灌电流：4A 峰值拉电流：4A
品牌名称: Tokmas(托克马斯)
商品型号: 1EDN7512(TOKMAS)
商品编号: C7525407
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.040567克(g)

商品参数

	属性	参数值
	下降时间(tf)	6ns
	传播延迟 tpLH	12ns
	传播延迟 tpHL	12ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+150℃
	输入高电平(VIH)	2.1V~2.4V
	输入低电平(VIL)	800mV~1V

商品概述

1EDN7512是一款适用于功率MOSFET和IGBT的单通道、高速、低端栅极驱动器，电源电压最高可达24V。1EDN7512可提供和吸收4A的峰值电流，输入到输出的最小传播延迟为12ns。能够处理-5V直流输入，提高了驱动器输入级的抗噪能力；24V轨到轨输出在开关负载快速转换期间增强了1EDN7512输出级的稳健性。

商品特性

宽电源电压范围：4.5V - 24V
4A峰值源电流和4A峰值灌电流
双输入配置：同相（IN+）或反相（IN-）输入
负输入电压能力：低至 -5V
TTL输入逻辑阈值
传播延迟：12ns
快速上升和下降时间：9ns和6ns
低静态电流：38uA
电源电压欠压锁定保护
输入浮空时输出为低电平
热关断保护：170℃
采用TSOT23-5L封装

应用领域

功率MOSFET栅极驱动器
IGBT栅极驱动器
GaN器件栅极驱动器
开关电源
电机控制、太阳能发电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	4.5V~24V
	上升时间(tr)	9ns
