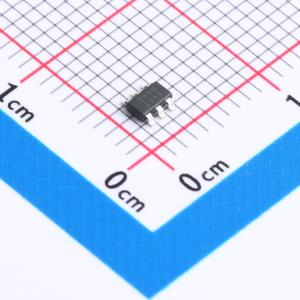

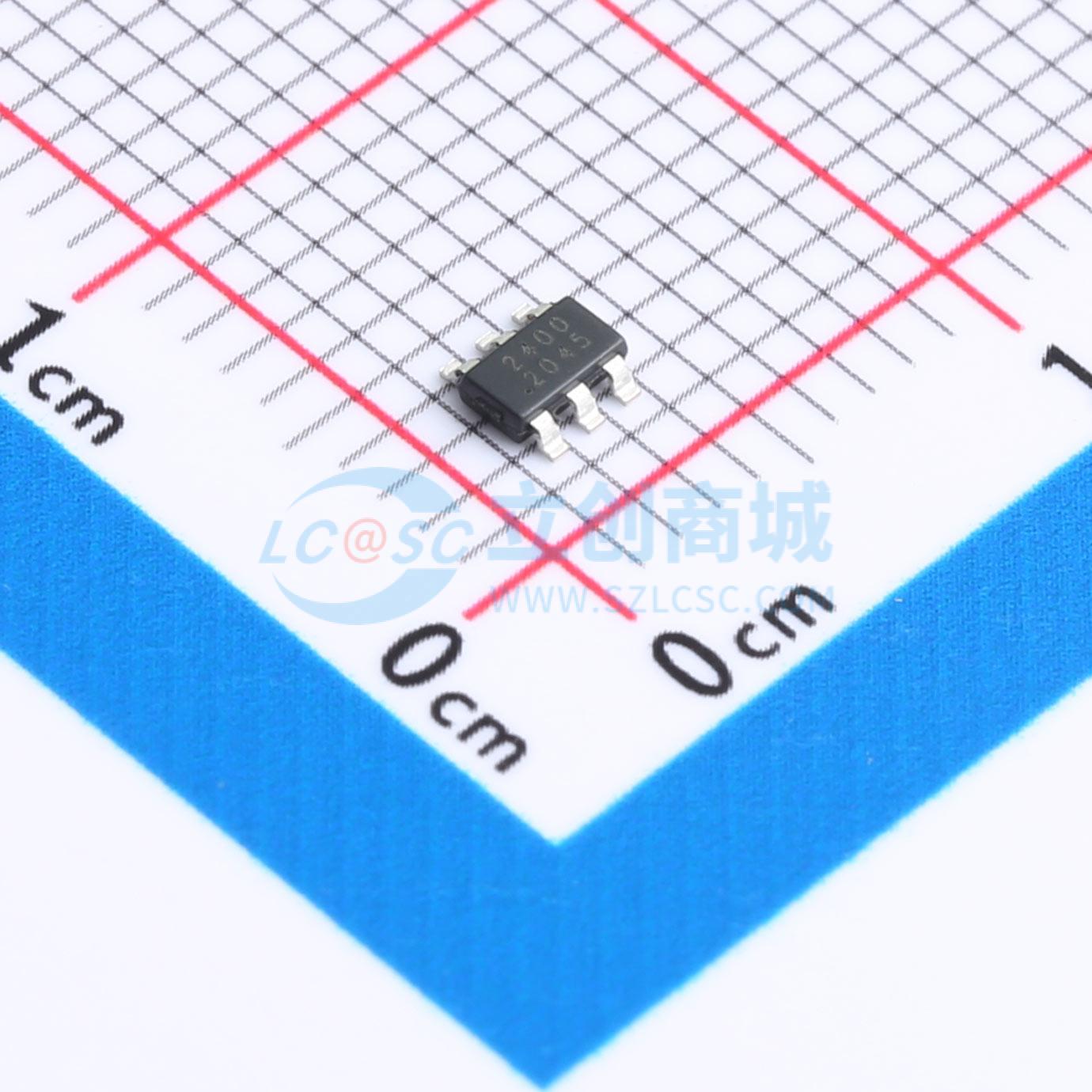

温馨提醒：图片仅供参考，商品以实物为准
SGM61410XN6G(TOKMAS)
输入电压4.5V-40V，输出电流600mA的同步降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输入电压4.5V - 40V，输出电流600mA的全集成同步降压转换器。该器件采用固定频率峰值电流模式控制。一个频率为2MHz的内部时钟在每个周期启动集成高端功率MOSFET Q1导通，然后电感电流线性上升，转换器对输出电容充电
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- SGM61410XN6G(TOKMAS)
- 商品编号
- C7525409
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
宽输入范围：4.5V-40V，最大600mA连续输出电流，在12V输出时输出纹波小于0.1%，反馈参考电压0.81V ±2.5%，集成600mΩ高端和300mΩ低端功率MOSFET，固定频率2MHz，轻载时采用脉冲跳跃模式(PSM)，睡眠模式下静态电流90μA，最小导通时间80ns，内部软启动时间1ms，过温保护，采用TSOT23-6封装。
应用领域
- 工业24V分布式电源总线
- 电能表
- 电梯、PLC、伺服
- 自动控制
- 汽车
