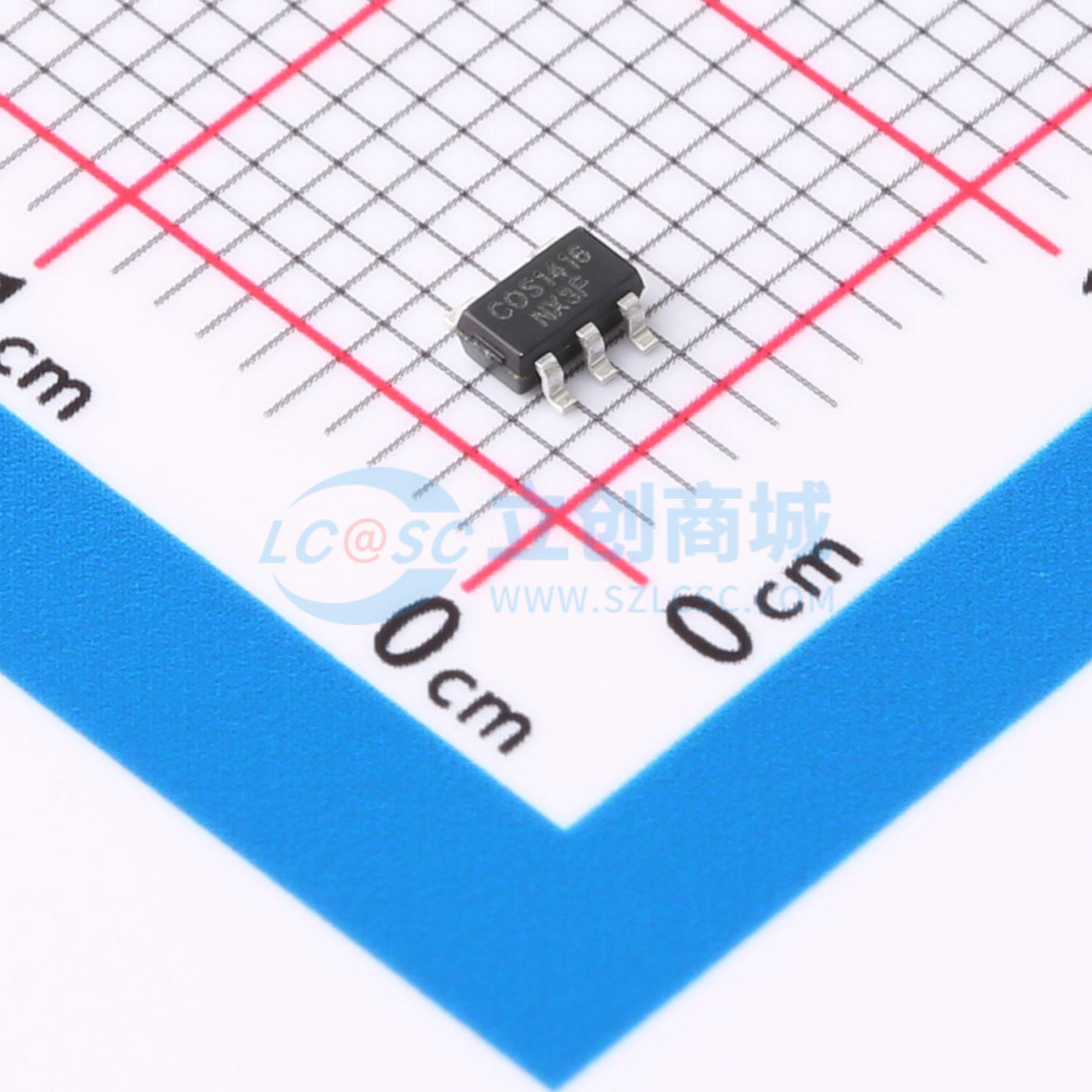

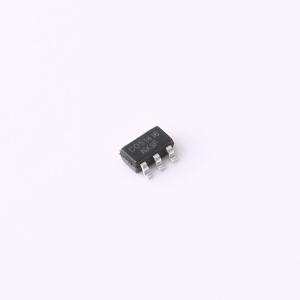

COS44273

1.5A单通道高速功率MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 栅极驱动@@1.5A,4.5V-25V,单同相，高速低功耗 MOSFET/IGBT低边驱动器
品牌名称: COSINE(科山芯创)
商品型号: COS44273
商品编号: C7525174
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.0466克(g)

商品参数

商品概述

COS44263和COS44273是单通道功率MOSFET驱动器。独特的电路设计使其能够高速运行，可向1000pF容性负载提供1.5A的峰值电流。匹配的上升和下降延迟时间提升了速度和驱动能力。这些匹配的延迟保持了输入到输出脉冲宽度的完整性，以减少定时误差和时钟偏移问题。采用非重叠驱动技术可将动态开关损耗降至最低。这些器件在其功率和电压额定值范围内具有很高的抗闩锁能力。当接地引脚出现高达5V（任意极性）的噪声尖峰时，器件不会受到损坏。

商品特性

高峰值输出电流：1.5A
宽电源电压工作范围：4.5V至25V
高容性负载驱动能力：11ns（典型值）内驱动1000pF
短延迟时间：35ns（典型值）
匹配的上升/下降时间
低输出阻抗
低电源电流
过温保护
欠压锁定
非重叠驱动技术
ESD保护：2.0kV
输入可承受高达5V的负输入
采用小型SOT23 - 5封装

应用领域

开关模式电源
功率MOSFET驱动器
脉冲变压器驱动器
线路驱动器
CCD驱动器
D类开关放大器
电平转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	200mA
	拉电流(IOH)	200mA
	工作电压	4.5V~25V

	属性	参数值
	上升时间(tr)	11ns
	下降时间(tf)	11ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+85℃
	输入高电平(VIH)	1.8V
	输入低电平(VIL)	700mV
