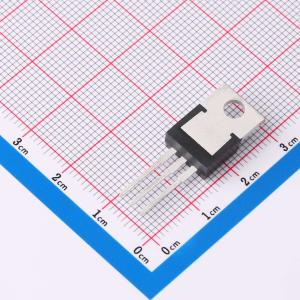

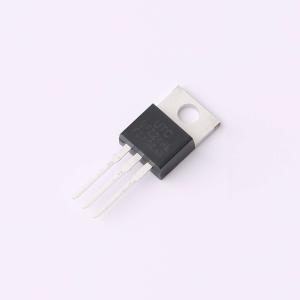

温馨提醒：图片仅供参考，商品以实物为准
UFZ24NL-F/TO-220
N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC UFZ24N是N沟道增强型功率MOSFET，采用了UTC的先进技术，可为客户提供极低的导通电阻和卓越的开关性能。UTC UFZ24N适用于开关电源（SMPS）中的高效同步整流、初级侧开关以及电信模块。
- 品牌名称
- UTC(友顺)
- 商品型号
- UFZ24NL-F/TO-220
- 商品编号
- C7509606
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.6712克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 55V | |
| 连续漏极电流(Id) | 17A | |
| 导通电阻(RDS(on)) | 70mΩ@10V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 770pF | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 175pF |
商品概述
UTC UFZ24N是N沟道增强型功率MOSFET，采用UTC先进技术，为客户提供极低的导通电阻和卓越的开关性能。UTC UFZ24N适用于开关电源（SMPS）中的高效同步整流、初级侧开关和电信模块。
商品特性
- 在栅源电压（VGS） = 10V、漏极电流（ID） = 10A时，漏源导通电阻（RDS(ON)） ≤ 0.07 Ω
- 开关速度快
- 栅极电荷低
应用领域
- 开关电源（SMPS）中的高效同步整流
- 初级侧开关
- 电信模块
