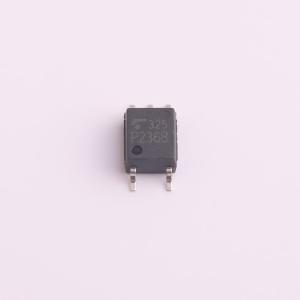

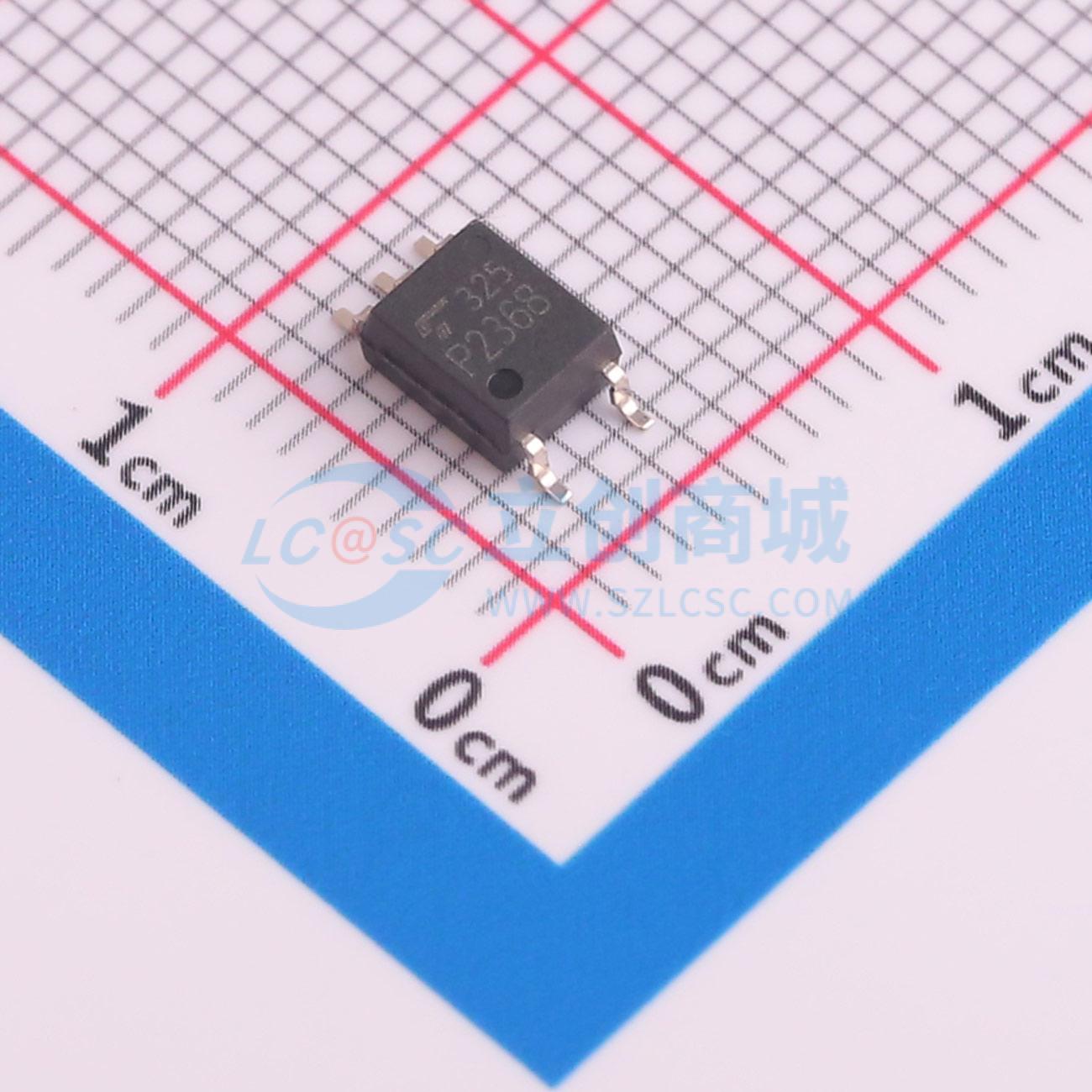

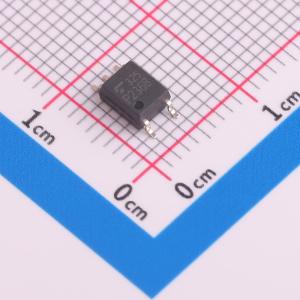

TLP2368(TPL,E
光电耦合器，GaAs红外LED与光电IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2368(TPL,E
- 商品编号
- C7493926
- 商品封装
- SO6
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.55V | |
| 输出电流 | 25mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 上升时间(tr) | 30ns | |
| 下降时间 | 30ns | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 25mA |
商品特性
- Inverter logic type (open collector output)
- Package: SO6
- Operating temperature: -40 to 125 ℃
- Supply voltage: 2.7 to 5.5 V
- Data transfer rate: 20 MBd (typ.) (NRZ)
- Threshold input current: 5.0 mA (max)
- Supply current: 4 mA (max)
- Common-mode transient immunity: ±20 kV/μs (min)
- Isolation voltage: 3750 Vrms (min)
- Safety standards UL-approved: UL1577, File No.E67349 cUL-approved: CSA Component Acceptance Service No.5A File No.E67349 VDE-approved: EN60747-5-5, EN60065 or EN60950-1 CQC-approved: GB4943.1, GB8898 Thailand Factory CQC 仅适用干海拔 2000 m 以下地区安全使用
应用领域
- 工厂自动化 (FA)
- 等离子显示面板 (PDPs)
- 测量仪器
