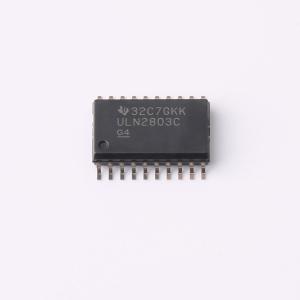

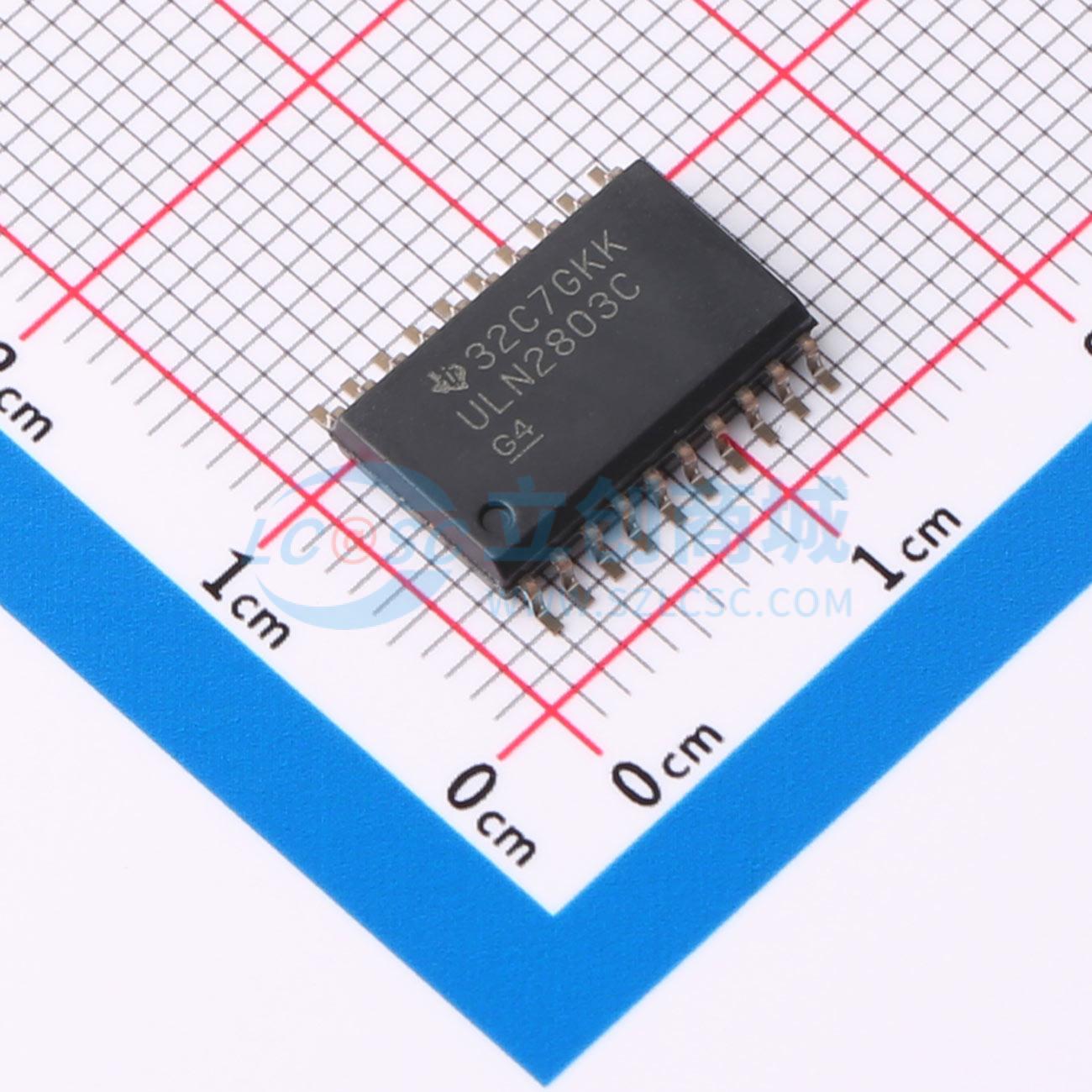

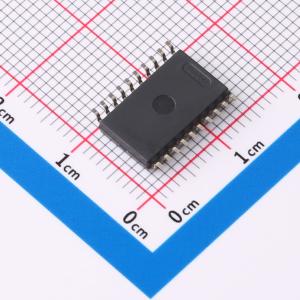

ULN2803CDWR
50V 500mA 达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件是50V、500mA的达林顿晶体管阵列，由八个NPN达林顿对组成，具有带共阴极钳位二极管的高压输出，用于切换感性负载。每个达林顿对的集电极电流额定值为500mA，达林顿对可以并联以获得更高的电流能力。应用包括继电器驱动器、锤驱动器、灯驱动器、显示器驱动器（LED和气体放电）、线路驱动器和逻辑缓冲器。该器件为每个达林顿对配备一个2.7kΩ的串联基极电阻，可直接与TTL或5V CMOS器件配合使用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ULN2803CDWR
- 商品编号
- C7494313
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.735克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.3V | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2803C器件是一款耐压50 V、单路额定集电极电流500 mA的达林顿晶体管阵列。该器件由八个NPN达林顿对组成，带有高压输出和共阴极钳位二极管，用于开关感性负载。每个达林顿对的集电极电流额定值为500 mA，达林顿对可以并联连接以获得更高的电流容量。该标准器件已在广泛应用中证明了其普及性和多用性，这得益于它集成了八个能够灌电流高达500 mA的达林顿晶体管，并具备宽GPIO范围能力。ULN2803C由八个高压大电流NPN达林顿晶体管对组成，所有器件都采用共发射极开集输出，内置感性负载抑制二极管。ULN2803C的每个达林顿对都带有串联基极电阻，因此可直接与工作在5 V或3.3 V电源电压的TTL或CMOS器件配合工作。
商品特性
- 单路输出额定集电极电流500 mA
- 高压输出:50 V
- 内置输出钳位二极管
- 输入与各类逻辑器件兼容
应用领域
- 工厂自动化与控制
- 楼宇自动化
- 家用电器
- IP网络摄像机
- HVAC阀门与执行器控制
- 继电器、螺线管驱动
- 灯驱动
- 步进电机驱动
- 锤驱动器
- 显示驱动器（LED和气放电）
- 线路驱动器
- 逻辑缓冲器
