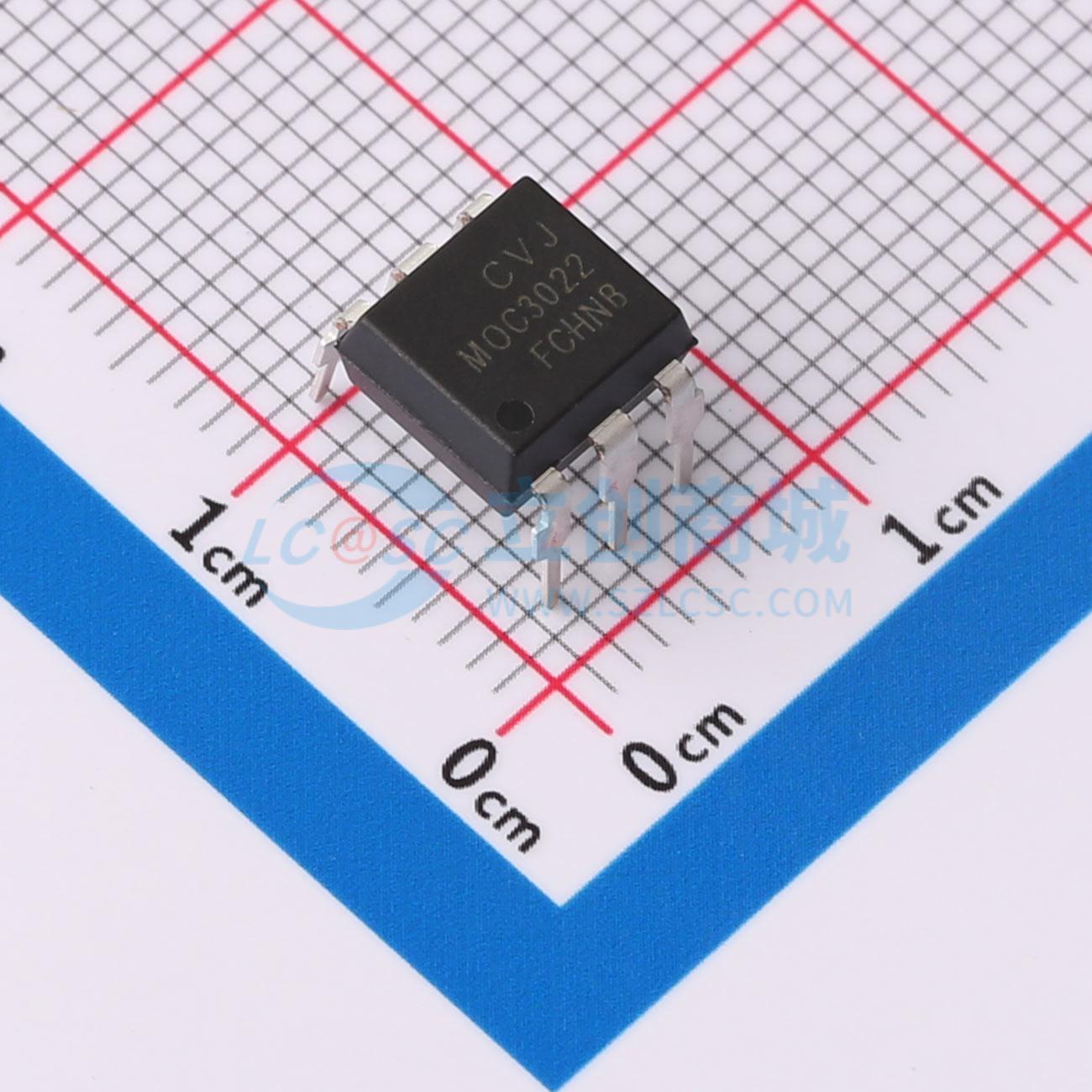

温馨提醒：图片仅供参考，商品以实物为准
MOC3022D
双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三端双向可控硅驱动器输出光耦合器，400V 随机相位 MOC301XM 和 MOC302XM 系列是光隔离三端双向可控硅驱动器器件。此类器件包含一个 GaAs 红外发光二极管和一个光敏硅双向开关，其功能与三端
- 品牌名称
- 国芯佳品
- 商品型号
- MOC3022D
- 商品编号
- C7472398
- 商品封装
- DIP
- 包装方式
- 管装
- 商品毛重
- 0.593846克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.23V |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流 | 60mA | |
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -55℃~+110℃ | |
| 端子数 | 6 | |
| 功能特性 | 随机相位触发 |
商品概述
该系列器件由一个砷化镓红外发光二极管和一个基于单晶硅芯片的随机相位光电双向晶闸管组成。
商品特性
- 峰值击穿电压：250V (MOC301X)、400V (MOC302X)、600V (MOC305X)
- 输入与输出之间具备高隔离电压 (Viso = 5000 Vrms)
- 采用紧凑型双列直插式封装
- 无铅设计，符合RoHS标准
应用领域
- 电磁阀控制
- 镇流器
- 静态交流电源开关
- 微处理器与115V~240VAC外设的接口
- 白炽灯调光器
- 温度控制
- 电机控制
