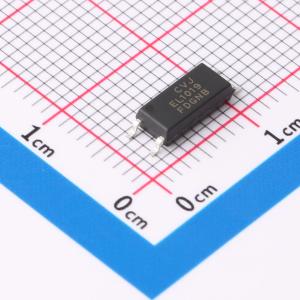

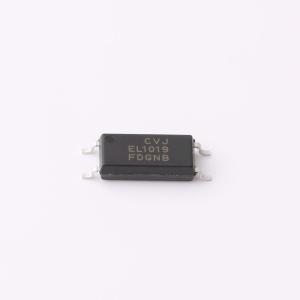

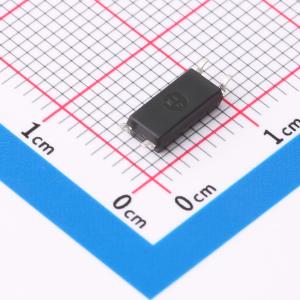

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@1mA,10mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
EL101X-G系列器件由一个红外发射二极管与一个光电晶体管探测器通过光学耦合构成。其复合物不含卤素和三氧化二锑。它们采用4引脚SOP封装。
商品特性
- 符合无卤素要求（溴含量小于900 ppm，氯含量小于900 ppm，溴加氯含量小于1500 ppm）
- 电流传输比（CTR：在IF = 5mA，VCE = 5V时为50%~600%）（CTR：在IF = 10 mA，VCE = 5 V时为63%~320%）
- 输入与输出之间具有高隔离电压（Viso = 5000 V rms）
- 紧凑型4引脚SOP封装，厚度为2.0mm
- 符合欧盟REACH法规
- 8mm长爬电距离
- 产品本身将保持符合RoHS标准的版本
- 通过UL和cUL认证（编号E214129）
- 通过VDE认证（编号40028391）
- 通过SEMKO认证
- 通过NEMKO认证
- 通过DEMKO认证
- 通过FIMKO认证
- 通过CQC认证
应用领域
- 可编程控制器
- 系统设备与测量仪器
- 电信设备
- 家用电器
- 不同电位和阻抗电路之间的信号传输
