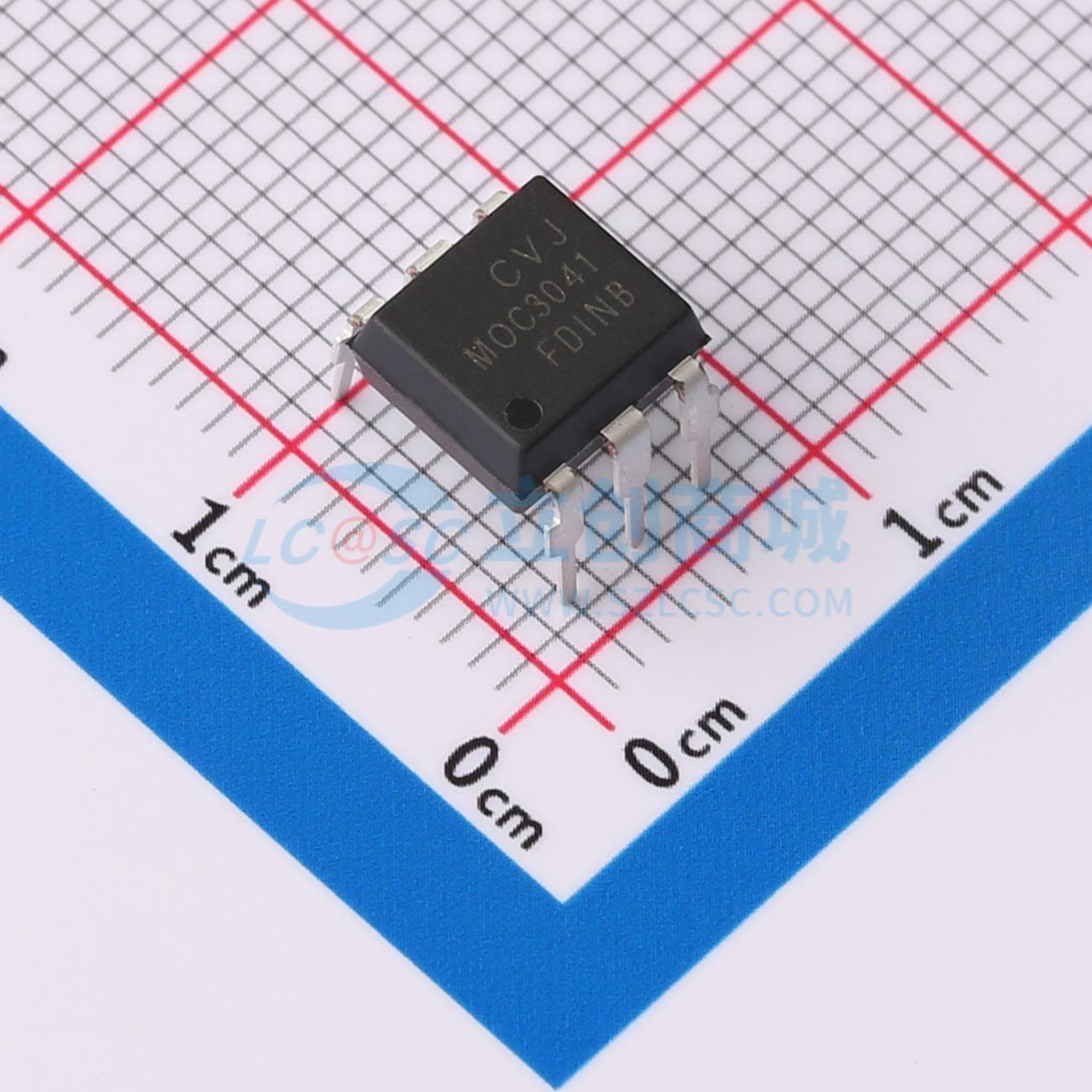

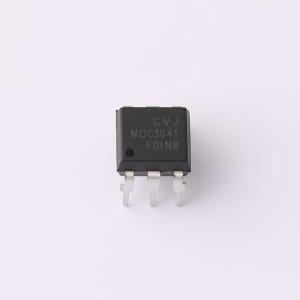

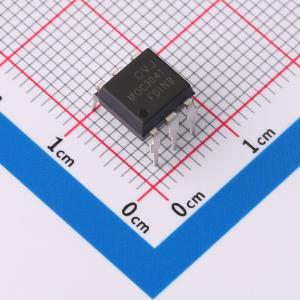

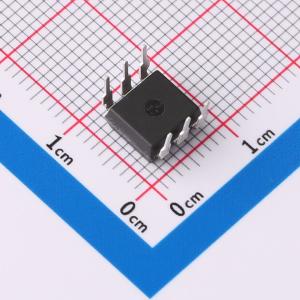

MOC3041D
双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 静态dv/dt：2000V/us 三路驱动器输出光耦合器，400V 零交叉 MOC303XM 和 MOC304XM 器件由一个与单片硅检测器进行光耦合的 AlGaAs 红外发光二极管组成，执行零电压交叉双侧三路驱动器的功能。此
- 品牌名称
- 国芯佳品
- 商品型号
- MOC3041D
- 商品编号
- C7472400
- 商品封装
- DIP
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.25V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 2000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -55℃~+110℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 280uA | |
| 浪涌电流 | 1A | |
| 功能特性 | 过零触发 |
商品概述
MOC303X、MOC304X、MOC306X、MOC308X系列器件是由一个GaAs红外发光二极管和一个单晶硅芯片的过零相位光电双向晶闸管组成的光电耦合器。
商品特性
- 峰值击穿电压：MOC303X为250V，MOC304X为400V，MOC306X为600V，MOC308X为800V
- 输入和输出之间高隔离电压（Viso = 5000 Vrms）
- 紧凑双列直插式封装
- 零电压交叉
- 无铅，符合RoHS标准
应用领域
- 电磁阀/阀控制
- 灯光控制
- 静态电源开关
- 交流电机驱动器
- 电磁接触开关
