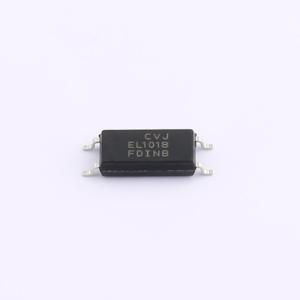

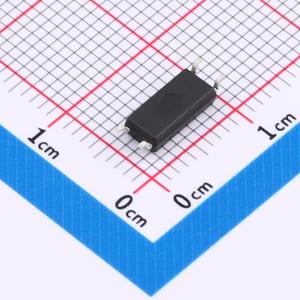

EL1018
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 宽体7.62mm间距的光耦
- 品牌名称
- 国芯佳品
- 商品型号
- EL1018
- 商品编号
- C7472410
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.240167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@1mA,10mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
EL101X-G系列器件由一个红外发射二极管和一个光电晶体管探测器通过光耦合组成。该器件采用无卤素化合物和Sb₂O₃，并封装在4引脚SOP封装中。
商品特性
- 符合无卤素要求（Br < 900 ppm， Cl < 900 ppm， Br + Cl < 1500 ppm）
- 电流传输比（CTR： 50~600% 在 IF = 5 mA， VCE = 5V； CTR： 63~320% 在 IF = 10 mA， VCE = 5 V）
- 输入输出间高隔离电压（Viso = 5000 Vrms）
- 紧凑型4引脚SOP封装，厚度为2.0mm
- 符合欧盟REACH法规
- 8mm长爬电距离
- 产品本身将保持符合RoHS标准的版本
- 获得UL和cUL认证（编号E214129）、VDE认证（编号40028391）、SEMKO认证、NEMKO认证、DEMKO认证、FIMKO认证、CQC认证
应用领域
- 可编程控制器
- 系统设备、测量仪器
- 电信设备
- 家用电器，如暖风机等
- 不同电位和阻抗电路之间的信号传输
