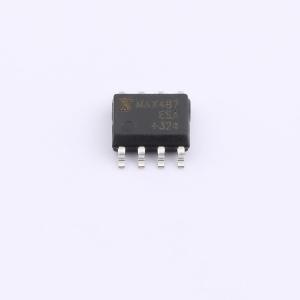

温馨提醒：图片仅供参考，商品以实物为准
MAX487ESA-JSM
MAX487ESA RS485通信接口芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX487ESA是一款应用于RS485和RS422通信系统的收发器芯片，传输和接收数据的传输速率可达250Kbps。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MAX487ESA-JSM
- 商品编号
- C7462827
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±5kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 120nA | |
| 通讯模式 | 半双工 |
商品概述
MAX487ESA是一款应用于RS485和RS422通信系统的收发器芯片，传输和接收数据的传输速率可达250Kbps。MAX487是半双工通信的RS485接口芯片，有驱动使能（DE ）和接收使能/RE控制引脚。MAX487ESA的接收器设计为1/4单位负载输入阻抗，总线上可以挂接128个负载。用于RS485/RS422通信的MAX487ESA高速收发器包含一个驱动器和接收器。MAX487具有低摆率驱动器，能够减小EMI和由于不恰电缆端接所引起的反射，实现高达250Kbps的数据传输。
商品特性
- 三态输出
- 半双工通信静电保护（ESD）：接触放电：±5KV，空气放电：±5KV（HBM）
- A、B端短路保护
- SOP8封装
应用领域
- 低功耗RS485&RS422接收器
- 电表、水表、燃气表
- 电平转换、门禁、安防系统
- 防电磁干扰(EMI)的收发器、工控局域网
