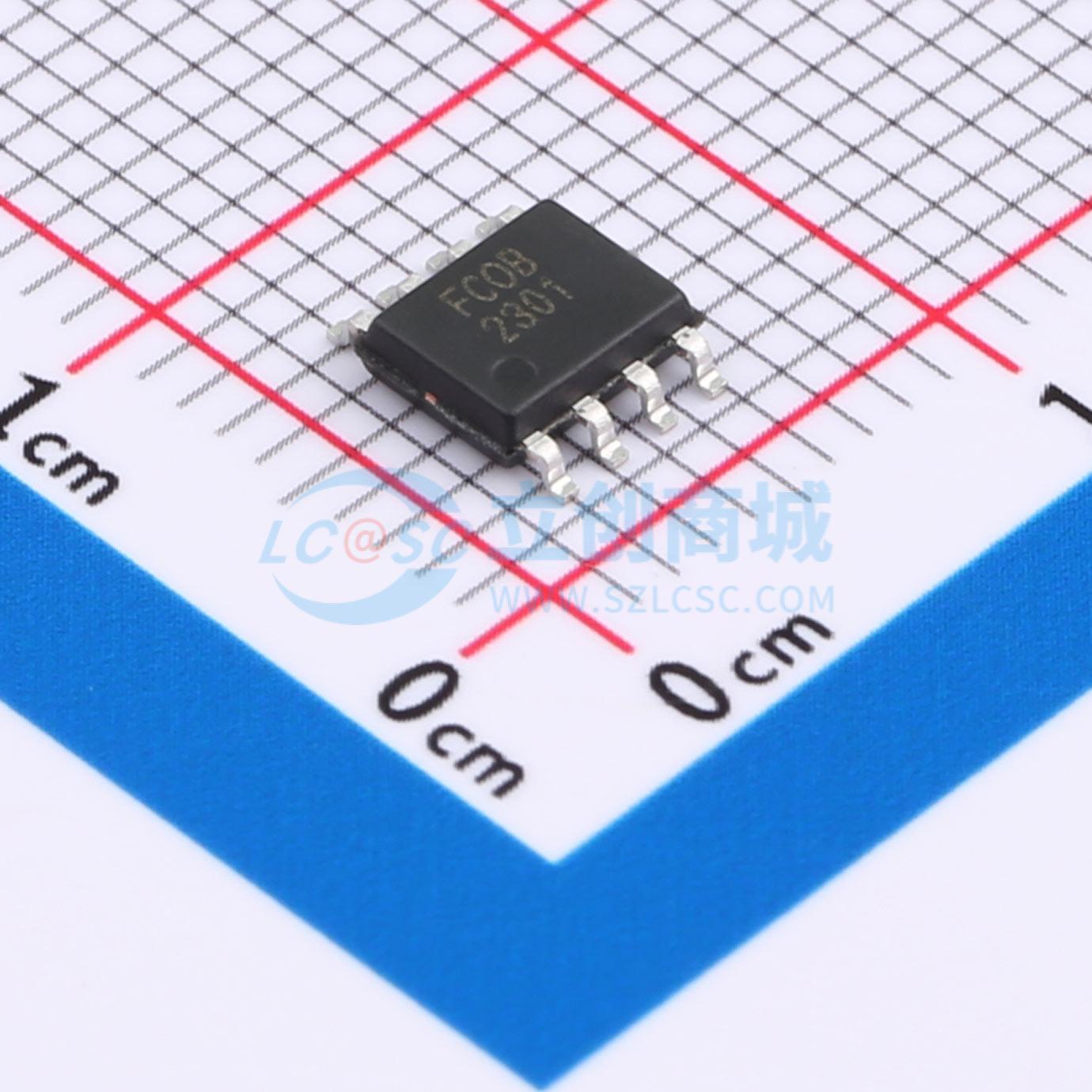

温馨提醒：图片仅供参考，商品以实物为准

HX3302

5V输入PFM升压型2节串联锂电池充电控制电路

SMT扩展库SMT补贴嘉立创PCB免费打样

商品参数

HX3302是一款工作于3.0V到6.5V的PFM升压型双节锂电池充电控制集成电路。采用恒流和恒压模式(Quasi-CVTM)对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。

当接通输入电源后，控制片外N沟道MOSFET导通与截止，使电感电流上升和下降，实现能量转移对电池充电
当BAT管脚电压第一次达到内部设置的8.4V(典型值)时，进入准充电模式，以较小电流对电池充电；第二次达到8.4V时，充电过程结束，片外N沟道MOSFET保持截止状态；当BAT管脚电压下降到再充电阈值时，再次进入充电状态
最高工作频率可达1MHz
工作温度范围从－40°C到 +85°C
当电池电压低于输入电压或电池短路时，在片外N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用
其他功能包括芯片使能输入，状态指示输出端等

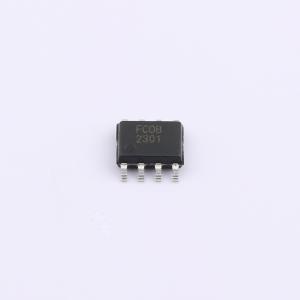

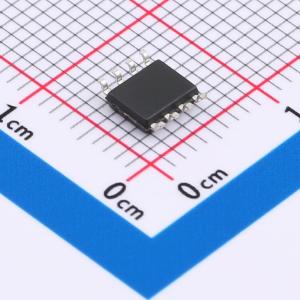

采用8管脚的SOP8封装
