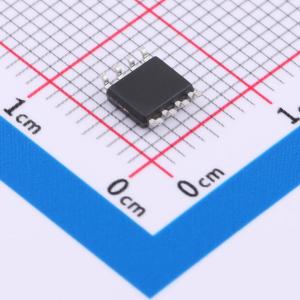

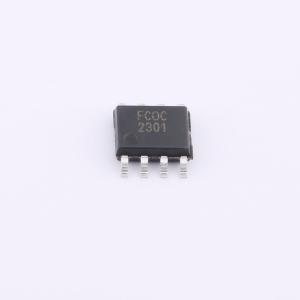

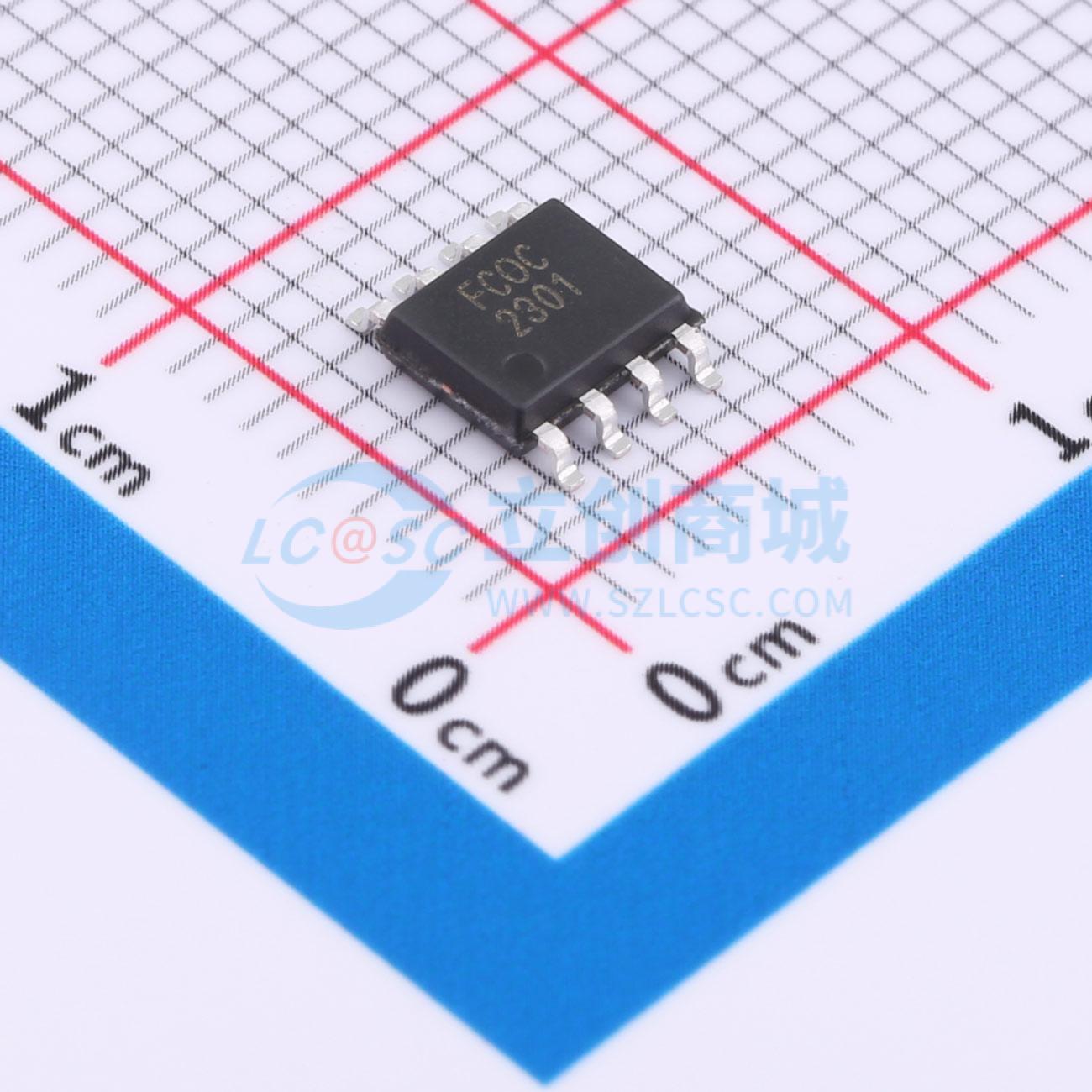

HX3303
5V输入PFM升压型3节串联锂电池充电控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 充电管理 PFM升压型3节串联锂电池充电控制电,代替市面2节充电
- 品牌名称
- HX(恒佳兴)
- 商品型号
- HX3303
- 商品编号
- C7462838
- 商品封装
- SOP8
- 包装方式
- 编带
- 商品毛重
- 0.192567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3V~6.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 12.6V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 3 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 0uA |
商品概述
HX3303是一款工作于3.0V到6.5V的PFM升压型3节锂电池充电控制集成电路。采用恒流和恒压模式(Quasi-CVTM)对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。非常适合5V输入，为3节锂电池的充电控制应用，具有外部元件少，功能多，电路简单等优点。
商品特性
- 当接通输入电源后，HX3303进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。
- 当BAT管脚电压第一次达到内部设置的12.6V(典型值)时，HX3303进入准充电模式，以较小电流对电池充电。只有当BAT管脚电压第二次达到12.6V时，充电过程才结束，片外N沟道MOSFET保持截止状态。
- 当BAT管脚电压下降到再充电阈值时，HX3303再次进入充电状态。
- 最高工作频率可达1MHz。
- 工作温度范围从－40°C到 +85°C。
- 当电池电压低于输入电压或电池短路时，HX3303在片外N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。
- 其他功能包括芯片使能输入，状态指示输出端等。
- 采用8管脚的SOP8封装。
应用领域
- 双节锂电池充电控制
- POS机，电风扇
- 音响独立充电器
