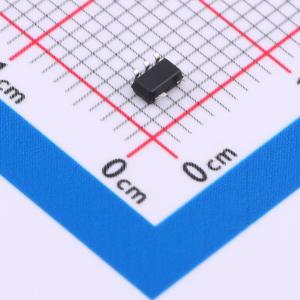

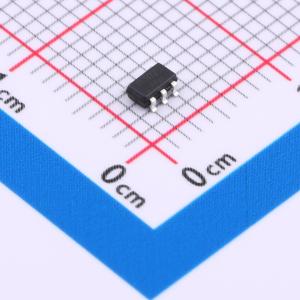

温馨提醒：图片仅供参考，商品以实物为准
DW03
内置MOSFET锂电池保护芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DW03 是一款内置 MOSFET 的单节锂电池保护芯片。
- 品牌名称
- HX(恒佳兴)
- 商品型号
- DW03
- 商品编号
- C7462836
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.041967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 0V~6V | |
| 最大充电电流 | 5.7A | |
| 放电截止电压 | 2.45V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 300nA |
商品概述
DW03是一款内置MOSFET的单节锂电池保护芯片。该芯片具有非常低的功耗和非常低阻抗的内置MOSFET。该芯片有充电过压，充电过流，放电过压，放电过流，过热，短路等各项保护等功能，确保电芯安全，高效的工作。DW03采用SOT23 - 5封装，外围只需要一个电阻和一个电容，应用极其简洁，工作安全可靠。
商品特性
- 内置48 mΩ MOSFET
- SOT23 - 5封装
- 内置过温保护
- 可耐9V充电器电压
- 两重过放电流检测保护
- 超小静态电流和休眠电流：静态工作电流为1.4 μA，休眠电流为0.3 μA
- 符合欧洲“ROHS”标准的无铅产品
应用领域
- 单节锂离子可充电电池组
- 单节锂聚合物可充电电池组
