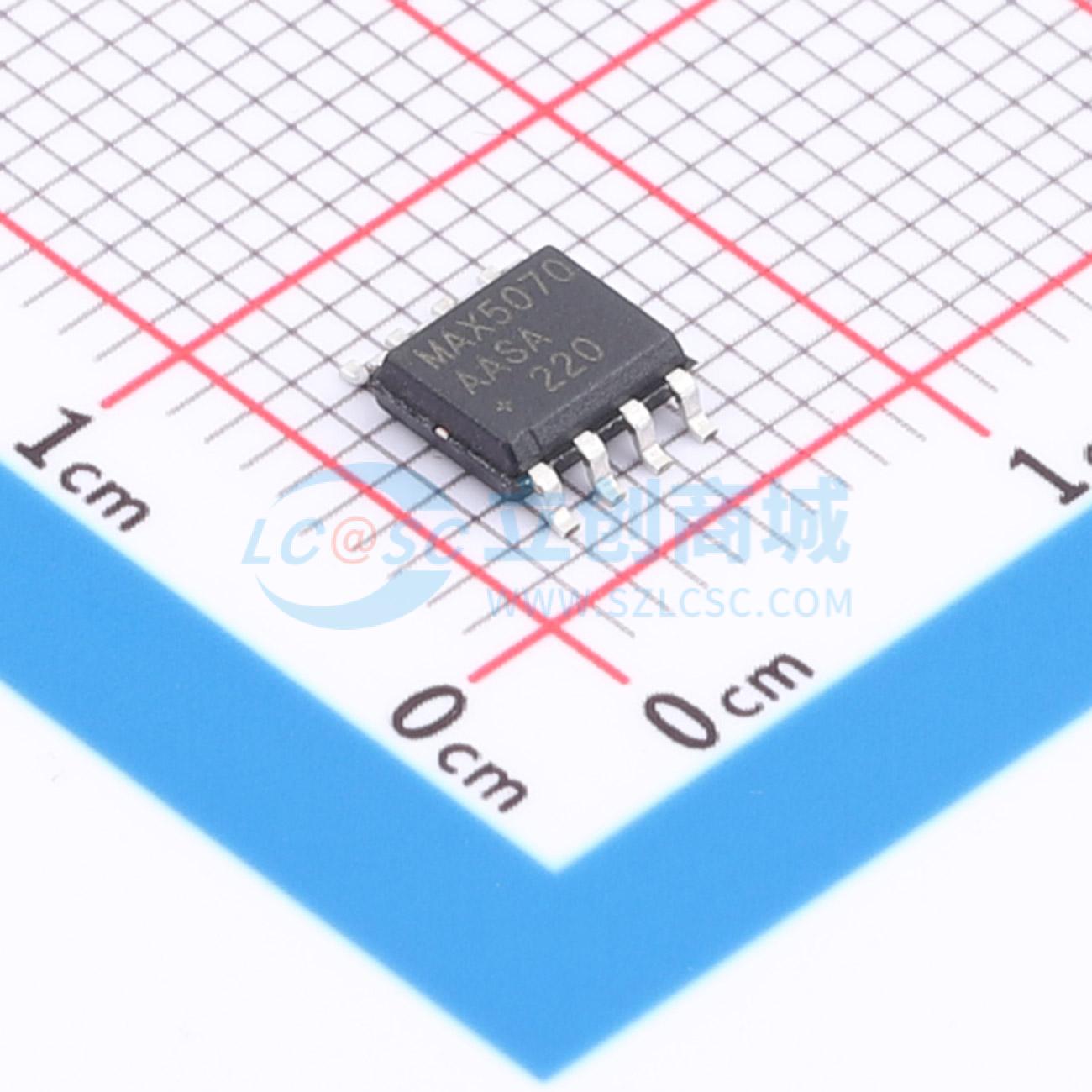

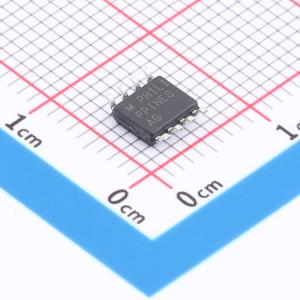

MAX5070AASA+
高性能单端电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能、电流模式PWM控制器具备宽输入电压范围隔离/非隔离电源所需的所有特性，用于低功率和高功率通用输入电压以及电信电源。包含一个快速比较器，从电流检测到输出的典型延迟仅60ns，用于过流保护。通过外部元件控制COMP电压上升实现软启动。频率可通过外部电阻和电容在20kHz至1MHz范围内调节
- 商品型号
- MAX5070AASA+
- 商品编号
- C7458030
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10.8V~30V | |
| 开关频率 | 20kHz~1MHz | |
| 耗散功率(Pd) | 470.6mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 96% | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；软启动 | |
| 工作温度 | -40℃~+125℃@(TJ) | |
| 反馈方式 | 原边反馈 |
商品特性
- 包含一个快速比较器，从电流检测到输出的典型延迟仅60ns，用于过流保护
- 集成误差放大器，输出在COMP端
- 通过外部组件控制COMP电压上升实现软启动
- 频率可通过外部电阻和电容从20kHz调节到1MHz
- 定时电容放电电流经过修整，可针对给定频率进行可编程死区时间和最大占空比设置
- RTC T端有可用的锯齿波形，必要时可用于斜率补偿
- 包含双向同步电路，允许多个控制器以相同频率运行以避免拍频
- 可通过将所有设备的SYNC引脚连接在一起来实现同步
- 频率最高的设备可同步其他设备，也可同步到具有更高频率的开漏输出级外部时钟
- 提供一个时钟输出脉冲（ADV_CLK），比驱动器输出（OUT）提前110ns
- 采用8引脚µMAX和SO封装
- 工作温度范围为 -40°C至 +125°C
- 引脚对引脚替代UC2842（MAX5070A）和UC2844（MAX5070B）
- 2A驱动源和1A灌电流能力
- 高达1MHz开关频率操作
- 双向同步（MAX5071A/MAX5071B）
- 用于次级侧同步整流的高级输出驱动（MAX5071C）
- 快速60ns逐周期电流限制
- 修整后的振荡器电容放电电流可精确设置最大占空比
- 精确的5%启动和停止电压，6V迟滞
- 低32µA启动电流
- 5V稳压器输出（VREF），20mA能力
- 过温关断
应用领域
- 通用输入AC/DC电源
- 隔离电信电源
- 隔离电源模块
- 网络系统
- 计算机系统/服务器
- 工业电源转换
- 隔离保持电路
