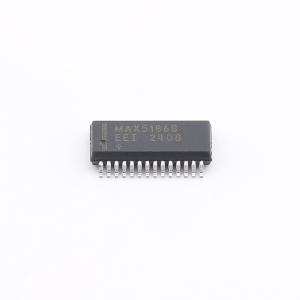

  • MAX5186BEEI+商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MAX5186BEEI+

双通道8bit40MHz同时输出数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
MAX5186包含两个8位同时更新的电流输出数模转换器(DAC),设计用于通信系统中需要低失真和低功耗操作的模拟信号重建。
商品型号
MAX5186BEEI+
商品编号
C7458043
商品封装
QSOP-28​
包装方式
管装
商品毛重
0.3895克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率8位
接口类型-
工作电压2.7V~3.3V
属性参数值
稳定时间25ns
输出类型电流-非缓冲
积分非线性0.25LSB;0.25LSB
工作温度-40℃~+85℃

商品概述

MAX5186包含两个8位、同时更新的电流输出数模转换器(DAC),专为在需要低失真和低功耗运行的模拟信号重建通信系统中实现卓越性能而设计。MAX5189具备相同的规格,带有用于电压输出操作的片上精密电阻。MAX5186/MAX5189设计用于10pV - s毛刺操作,以最大限度减少输出端不必要的杂散信号分量。板载1.2V带隙电路提供了一个稳压、低噪声的参考源,可禁用该参考源以进行外部参考操作。 MAX5186/MAX5189旨在以最小的功耗提供高水平的信号完整性。两个DAC均采用2.7V至3.3V的单电源电压供电。此外,这些DAC有三种工作模式:正常模式、低功耗待机模式和完全关断模式,完全关断模式下的关断电流最大为1μA,可实现尽可能低的功耗。从待机模式到DAC全功能运行的快速唤醒时间(0.5μs)允许仅在需要时激活DAC以节省功耗。 MAX5186/MAX5189采用28引脚QSOP封装,适用于扩展温度范围(-40℃至+85℃)。如需更高分辨率的双10位版本,请参考MAX5180/MAX5183数据手册。

商品特性

  • 2.7V至3.3V单电源供电
  • 宽无杂散动态范围:fOUT = 2.2MHz时为70dB
  • 每个DAC均具备全差分输出
  • fOUT = 2.2MHz时,增益失配±0.5% FSR
  • fOUT = 2.2MHz时,相位失配±0.15°
  • 低电流待机或完全关断模式
  • 内部1.2V低噪声带隙参考源
  • 小型28引脚QSOP封装

应用领域

  • I和Q信号重建
  • 发射信号
  • 数字信号处理
  • 任意波形生成(AWG)
  • 成像应用
