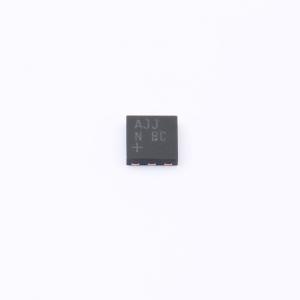

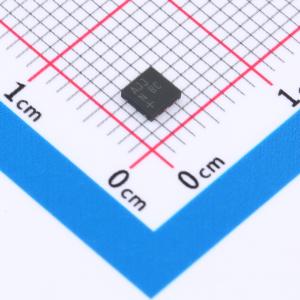

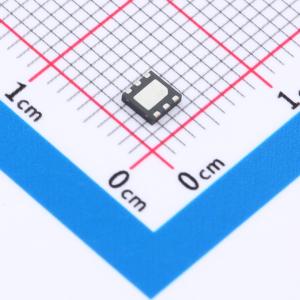

MAX5085ATT+T

采用TDFN封装的65V、200mA、低静态电流线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压线性稳压器可在 6.5V 至 65V 的输入电压范围内工作，并提供高达 200mA 的输出电流。这些器件在无负载时仅消耗 50μA（典型值）的静态电流，在关断时消耗 6μA（典型值）的静态电流（EN 拉低）。两款器件均包括一个 SET 输入，当连接到地时，可选择 5V（MAX5084）或 3.3V（MAX5085）的预设输出电压。或者，可通过电阻分压器网络将 SET 引脚连接到稳压器的输出，将输出电压从 2.54V 调节到 11V
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5085ATT+T
商品编号: C7458034
商品封装: TDFN-6-EP(3x3)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

MAX5084/MAX5085高压线性稳压器的输入电压范围为6.5V至65V，可提供高达200mA的输出电流。这些器件在无负载时仅消耗50μA（典型值）的静态电流，在关断模式（EN引脚拉低）下消耗6μA（典型值）。两款器件均包含一个SET输入引脚，当该引脚接地时，可选择预设的5V（MAX5084）或3.3V（MAX5085）输出电压。此外，通过电阻分压器网络将SET引脚连接到稳压器的输出端，可将输出电压从2.54V调节至11V。MAX5084/MAX5085还包含一个OUT_SENSE引脚，可在负载端进行远程电压检测，从而消除线路阻抗引起的电压降。两款器件均具备短路保护和热关断功能。 MAX5084/MAX5085可在-40°C至+125°C的汽车级温度范围内工作，采用节省空间的3mm x 3mm热增强型6引脚TDFN封装。

商品特性

宽工作输入电压范围（6.5V至65V）
3mm x 3mm热增强型6引脚TDFN封装在+70°C时可耗散1.905W功率
保证200mA输出电流
无负载时电源电流为50μA
预设3.3V、5.0V或可调（2.54V至11V）输出电压
远程负载检测
热保护和短路保护
-40°C至+125°C工作温度范围
用于调节输出电压的SET输入引脚
使能输入引脚

应用领域

工业领域
家庭安防
电信/网络通信

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定；可调
	工作电压	65V
	输出电压	2.54V~11V；3.3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	55dB@(100Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	50uA
	噪声	-
	特性	过流保护；带使能；过热保护；短路保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
