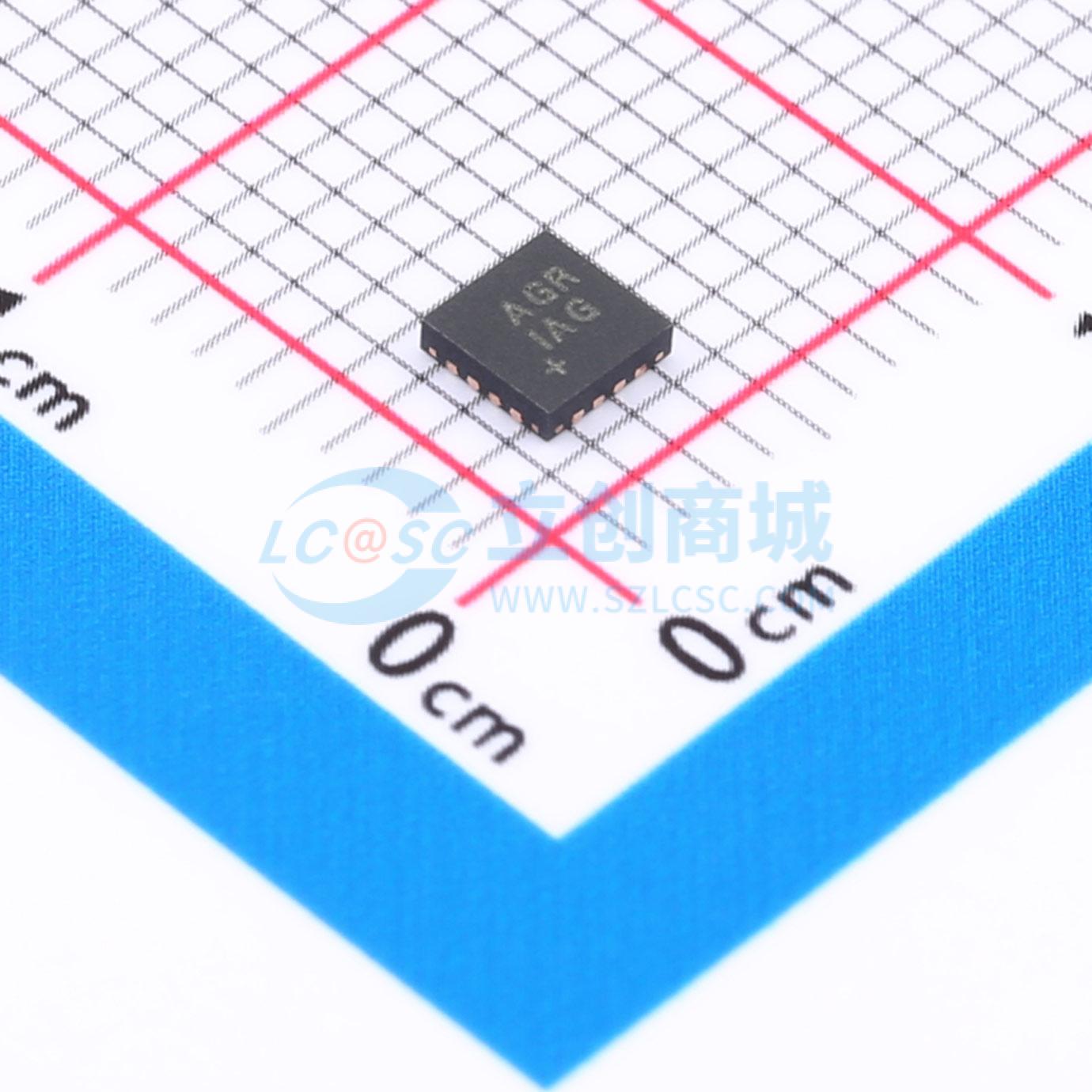

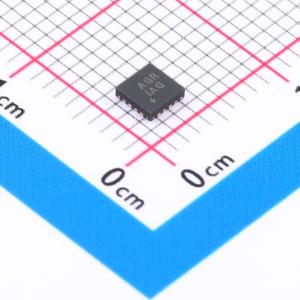

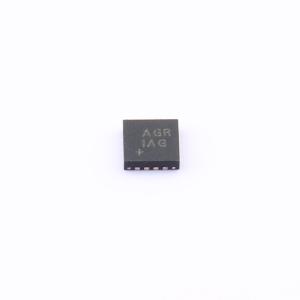

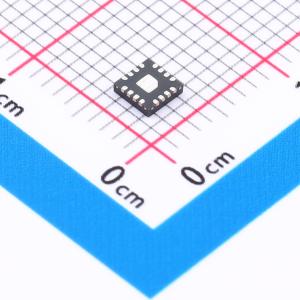

MAX5138BGTE+T

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5138BGTE+T
商品编号: C7458041
商品封装: TQFN-16(3x3)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

MAX5138/MAX5139 是一系列单通道、引脚兼容且软件兼容的 16 位和 12 位 DAC。MAX5138/MAX5139 是低功耗、16 位/12 位、带缓冲电压输出的高线性度 DAC。它们使用精密内部基准或精密外部基准，以实现轨到轨操作。MAX5138/MAX5139 可接受 +2.7V 至 +5.25V 的宽电源电压范围，适用于大多数低功耗和低电压应用。这些器件采用三线 SPI-/QSPI™-/MICROWIRE-/DSP 兼容串行接口，以节省电路板空间并降低光隔离和变压器隔离应用的复杂度。数字接口的双缓冲硬件和软件 LDAC 可实现同步输出更新。串行接口具有 READY 输出，便于多个 MAX5138/MAX5139 器件和/或其他兼容器件进行菊花链连接。MAX5138/MAX5139 包含一个硬件输入，可在加电或复位时将 DAC 输出复位至零或中间值，为驱动阀门或其他在加电期间需要关闭的换能器的应用提供额外的安全保障。DAC 的高线性度使这些器件非常适合精密控制和仪器仪表应用。MAX5138/MAX5139 采用超小型（3mm×3mm）、16 引脚 TQFN 封装，工作温度范围为 -40℃ 至 +105℃ 的扩展工业温度范围。

商品特性

3mm x 3mm、16 引脚 TQFN 封装，提供 16 位/12 位分辨率
加电或复位时可通过硬件选择 DAC 输出为零/中间值
双缓冲输入寄存器
LDAC 异步更新 DAC 输出
READY 信号便于菊花链连接
高性能 10ppm/℃ 内部基准
在所有工作条件下保证单调
宽 +2.7V 至 +5.25V 电源范围
轨到轨带缓冲输出操作
低增益误差（小于 ±0.5% FS）和失调（小于 ±10mV）
30MHz 三线 SPI-/QSPI-/MICROWIRE-/DSP 兼容串行接口
带迟滞的 CMOS 兼容输入
低功耗（ISHDN 最大为 2μA）

应用领域

自动测试设备
自动调谐
通信系统
数据采集
增益和失调调整
便携式仪器仪表
功率放大器控制
过程控制和伺服环路
可编程电压和电流源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	QSPI；SPI
	工作电压	2.7V~5.25V
	稳定时间	5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源温漂	10ppm/℃
	数据速率	30MHz
	静态电流	1.6mA
