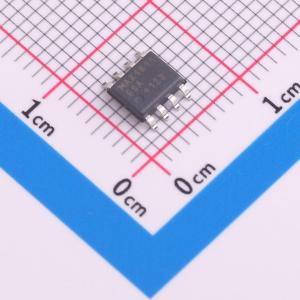

温馨提醒：图片仅供参考，商品以实物为准

MAX1811ESA+

USB供电单节锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX1811是一款单节锂离子（Li+）电池充电器，可直接由USB端口或最高6.5V的外部电源供电。它具有0.5%的整体电池调节电压精度，可实现电池容量的最大利用。该充电器使用内部FET向电池提供高达500mA的充电电流。通过SELV输入，该器件可配置为适用于4.1V或4.2V电池。SELI输入可将充电电流设置为100mA或500mA。开漏输出（CHG）指示充电状态。 MAX1811具有预充电功能，可在充电前对接近耗尽的电池进行软启动。其他安全特性包括持续监测电压和电流，以及在充电前初步检查故障情况。 MAX1811采用小型1.4W热增强型8引脚SO封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1811ESA+
商品编号: C7455977
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.213克(g)

商品参数

商品概述

MAX1811是一款单节锂离子（Li+）电池充电器，可直接由USB端口或最高6.5V的外部电源供电。它具有0.5%的整体电池调节电压精度，可实现电池容量的最大利用。该充电器使用内部FET向电池提供高达500mA的充电电流。通过SELV输入，该器件可配置为适用于4.1V或4.2V电池。SELI输入可将充电电流设置为100mA或500mA。开漏输出（CHG）指示充电状态。 MAX1811具有预充电功能，可在充电前对接近耗尽的电池进行软启动。其他安全特性包括持续监测电压和电流，以及在充电前初步检查故障情况。 MAX1811采用小型1.4W热增强型8引脚SO封装。

商品特性

可直接通过USB端口为单节Li+电池充电
整体充电精度达0.5%
外部元件极少
无需输入二极管
集成电路自动热调节
对接近耗尽的电池进行预充电
采用方便的功率型SO-8封装（1.4W）

应用领域

个人数字助理（PDA）和掌上电脑
数码相机
MP3播放器
手机
双向寻呼机
手持计算机

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~6.5V
	最大充电电流	500mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	2.5uA
