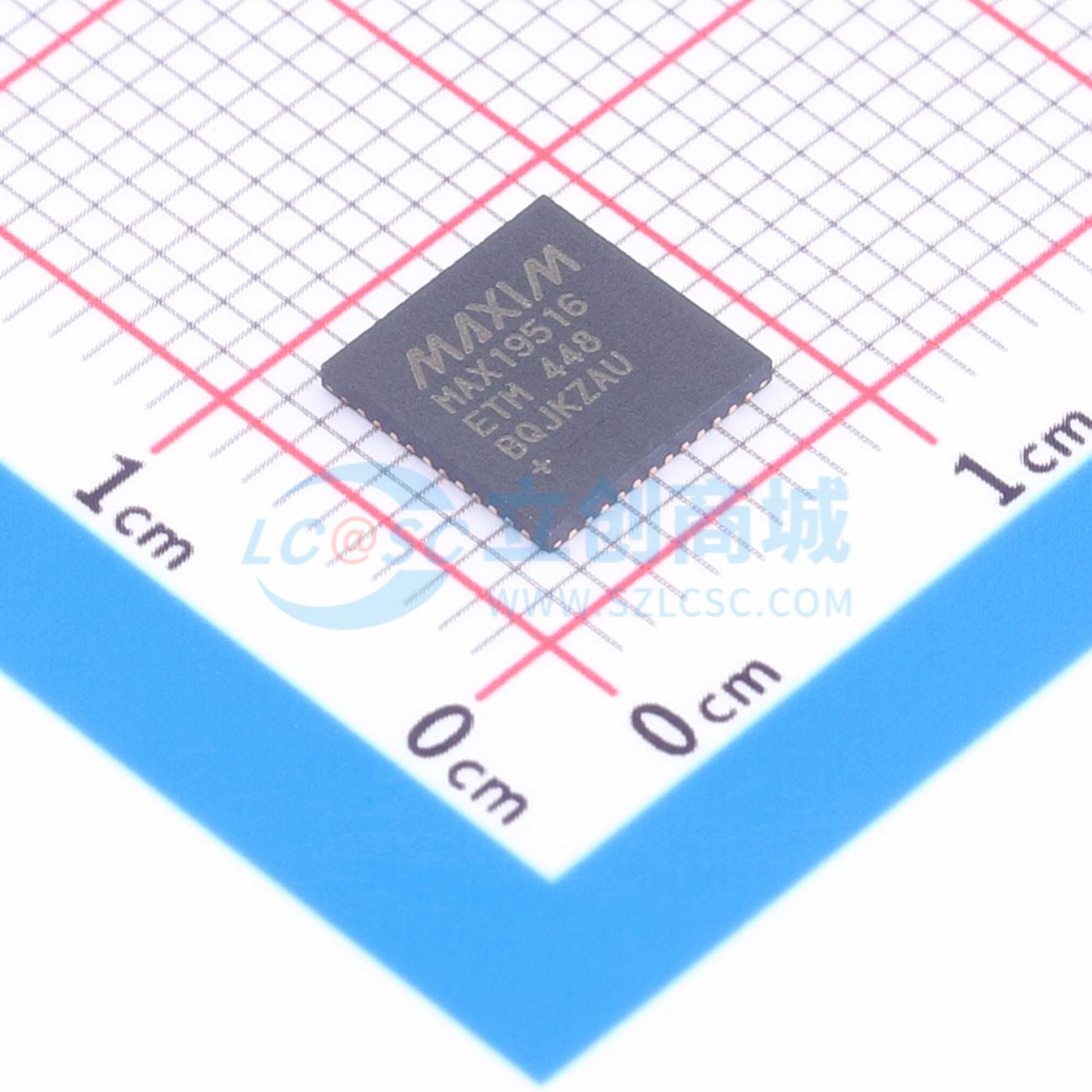

温馨提醒：图片仅供参考，商品以实物为准

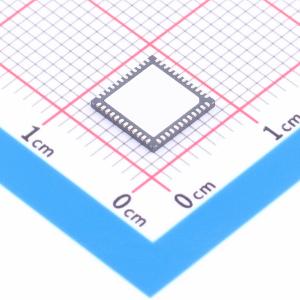

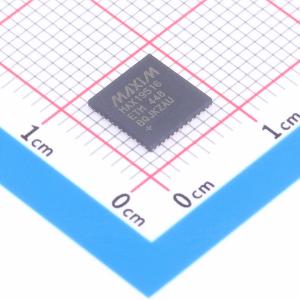

MAX19516ETM+
MAX19516ETM+
- 描述
- MAX19516是一款双通道10位模数转换器(ADC)，提供10位分辨率和最大100Msps的采样率。
- 商品型号
- MAX19516ETM+
- 商品编号
- C7455991
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 10位 | |
| 采样率 | 100MHz | |
| 通道数 | 2 | |
| 工作电压 | 1.7V~3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI；串行 | |
| 差分输入 | - | |
| 积分非线性 | 0.25LSB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 10位分辨率，最高采样率达100Msps
- 可接受0.4V至1.4V的宽输入共模电压范围
- 从基带至超过400MHz的高输入频率，具备出色的动态性能
- 在fIN = 70MHz、fCLK = 100MHz时，典型SNR性能为60dBFS，典型SFDR为82dBc
- 采用1.8V电源供电，集成的自感应稳压器支持2.5V至3.3V电源（AVDD）供电
- 数字输出驱动器采用独立电源电压（OVDD），范围为1.8V至3.5V
- 在VAVDD = 1.8V时，每通道模拟功耗仅为57mW
- 掉电模式下功耗仅为1mW，待机模式下为17mW
- 通过三线串口接口访问可编程寄存器，可进行各种调整和功能选择
- 串口接口可禁用，有三个引脚可用于选择输出模式、数据格式和时钟分频模式
- 数据输出通过双并行CMOS兼容输出数据总线提供，也可配置为单复用并行CMOS总线
- 采用7mm x 7mm 48引脚薄型QFN封装，工作温度范围为-40°C至+85°C
- 超低功耗运行（100Msps时每通道57mW）
- 1.8V或2.5V至3.3V模拟电源
- 出色的动态性能，70MHz时SNR为60dBFS，70MHz时SFDR为82dBc
- 通过SPI接口实现用户可编程调整和功能选择
- 可选数据总线（双CMOS或单复用CMOS）
- DCLK输出和可编程数据输出时序简化高速数字接口
- 极宽的输入共模电压范围（0.4V至1.4V）
- 极高的模拟输入带宽（>850MHz）
- 单端或差分模拟输入
- 单端或差分时钟输入
- 一分频（DIV1）、二分频（DIV2）和四分频（DIV4）时钟模式
- 二进制补码、格雷码和偏移二进制输出数据格式
- 超范围指示（DOR）
- CMOS输出内部端接选项（可编程）
- 可逆位序（可编程）
- 数据输出测试模式
- 带裸露焊盘的7mm x 7mm 48引脚薄型QFN小型封装
应用领域
- 中频和基带通信，包括蜂窝基站和点对点微波接收器
- 超声和医学成像
- 便携式仪器和低功耗数据采集
- 数字机顶盒
