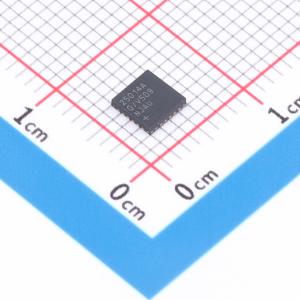

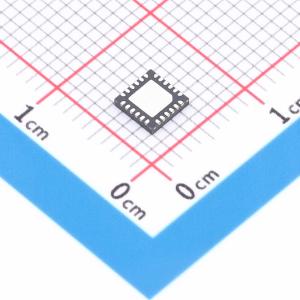

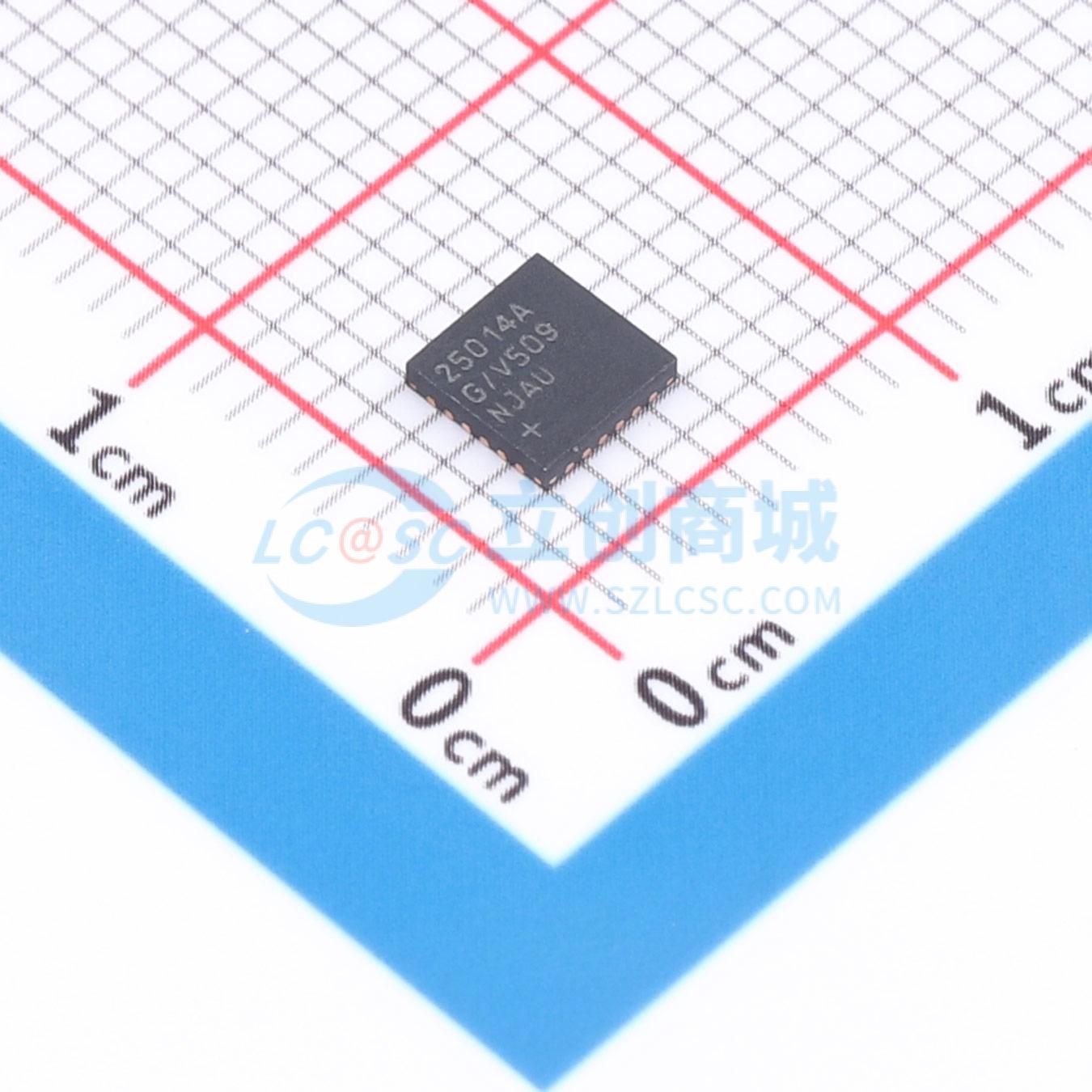

MAX25014ATG/V+
MAX25014ATG/V+
- 商品型号
- MAX25014ATG/V+
- 商品编号
- C7456018
- 商品封装
- TQFN-24(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~36V | |
| 开关频率 | 400kHz~2.2MHz | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX25014是一款用于汽车显示屏的4通道背光驱动IC，集成了升压控制器。其集成电流输出端每路可吸收高达150mA的LED电流。该器件的输入电压范围宽，为2.5V至36V，可承受汽车负载突降事件。
商品特性
- 内部电流模式开关型DC-DC控制器支持升压或SEPIC拓扑结构，工作频率范围为400kHz至2.2MHz。
- 集成扩频功能有助于降低电磁干扰（EMI）。
- 自适应输出电压控制方案可最大限度降低LED电流吸收路径中的功耗。
- 包含对外部nMOSFET串联开关的控制，可在背光关闭时降低静态电流，并在出现故障时断开升压转换器。
- 该器件具备I2C控制的脉冲宽度调制（PWM）调光和混合调光功能。在这两种情况下，最小脉冲宽度均为500ns。
- 采用了串列相移调光技术，以降低电磁干扰。
- MAX25014提供24引脚TQFN或24引脚可侧焊TQFN（SWTQFN）封装，工作温度范围为-40℃至+125℃。
应用领域
- 仪表盘
- 中央信息显示屏
- 信息娱乐显示屏
