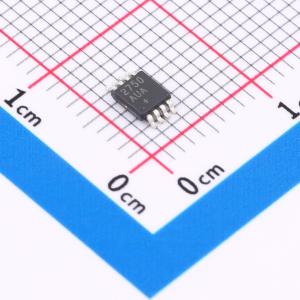

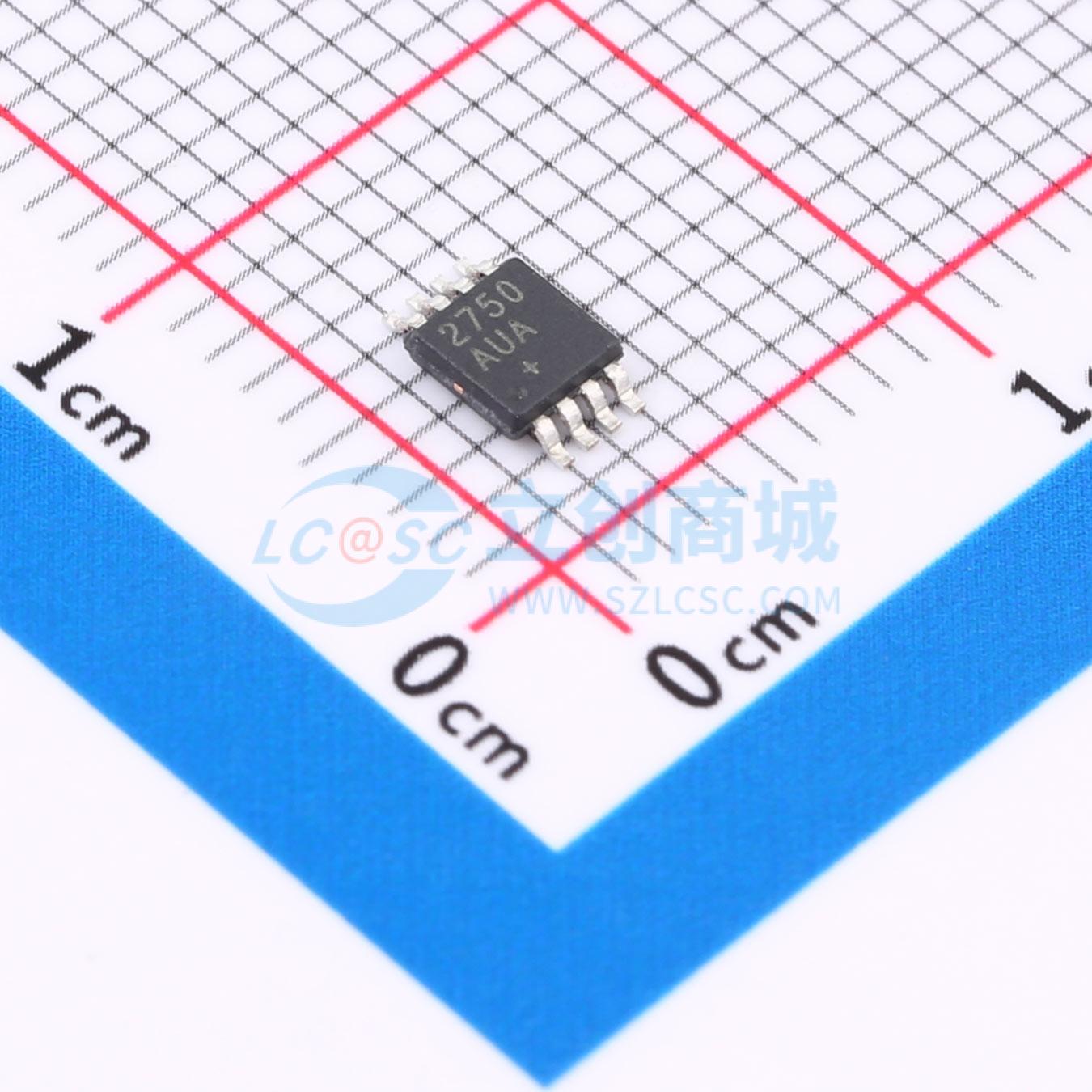

MAX2750AUA+

2.4GHz 单片压控振荡器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一个独立的压控振荡器（VCO），适用于2370MHz至2470MHz频率范围。该IC在一个微型8引脚μMAX封装中集成了一个完全集成的振荡器和输出缓冲器。谐振回路的电感和变容二极管元件集成在芯片上，大大简化了该器件的应用。唯一需要的外部元件是几个电源旁路电容
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX2750AUA+
商品编号: C7456024
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.34克(g)

商品概述

MAX2750AUA是一款独立的压控振荡器（VCO），适用于2370MHz至2470MHz频率范围。该IC在微型8引脚μMAX封装中集成了一个全集成振荡器和输出缓冲器。谐振回路的电感和变容二极管元件集成在芯片上，大大简化了该器件的应用。唯一需要的外部元件是几个电源旁路电容。该IC提供与VCO调谐电压输入和VCO缓冲器输出的直接连接。调谐电压输入范围为+0.4V至+2.4V，振荡器频率调谐范围在出厂时已进行调整，以确保达到规定的限制。输出信号由一个放大器级（内部匹配至50Ω）进行缓冲，以提供更高的输出功率，并使器件免受负载阻抗变化的影响。 MAX2750AUA的工作电源电压范围为+2.7V至+5.5V。振荡器电源电压的内部调节功能使得VCO无需外部LDO稳压器。该IC还提供数字控制的关断模式，以实现复杂的电源管理。在关断状态下，电源电流降至小于2μA。

商品特性

保证的频率调谐范围：2370MHz至2470MHz
片上谐振回路
内部匹配的输出缓冲放大器
低电流关断模式
+2.7V至+5.5V电源电压范围
微型8引脚μMAX封装
-40℃至+125℃温度范围

应用领域

2.4GHz ISM频段

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	频率	2.4GHz~2.5GHz
	工作电压	2.7V~5.5V
	工作温度	-40℃~+125℃

	属性	参数值
	商品目录	RF其它IC和模块
	应用领域	ISM
	功能	VCO
