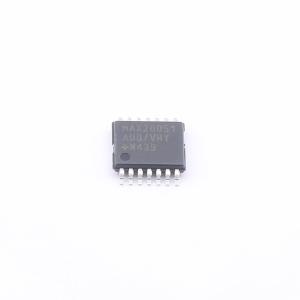

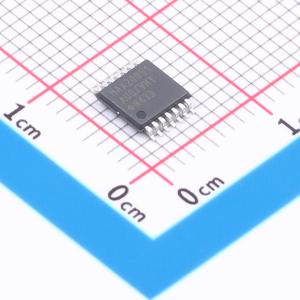

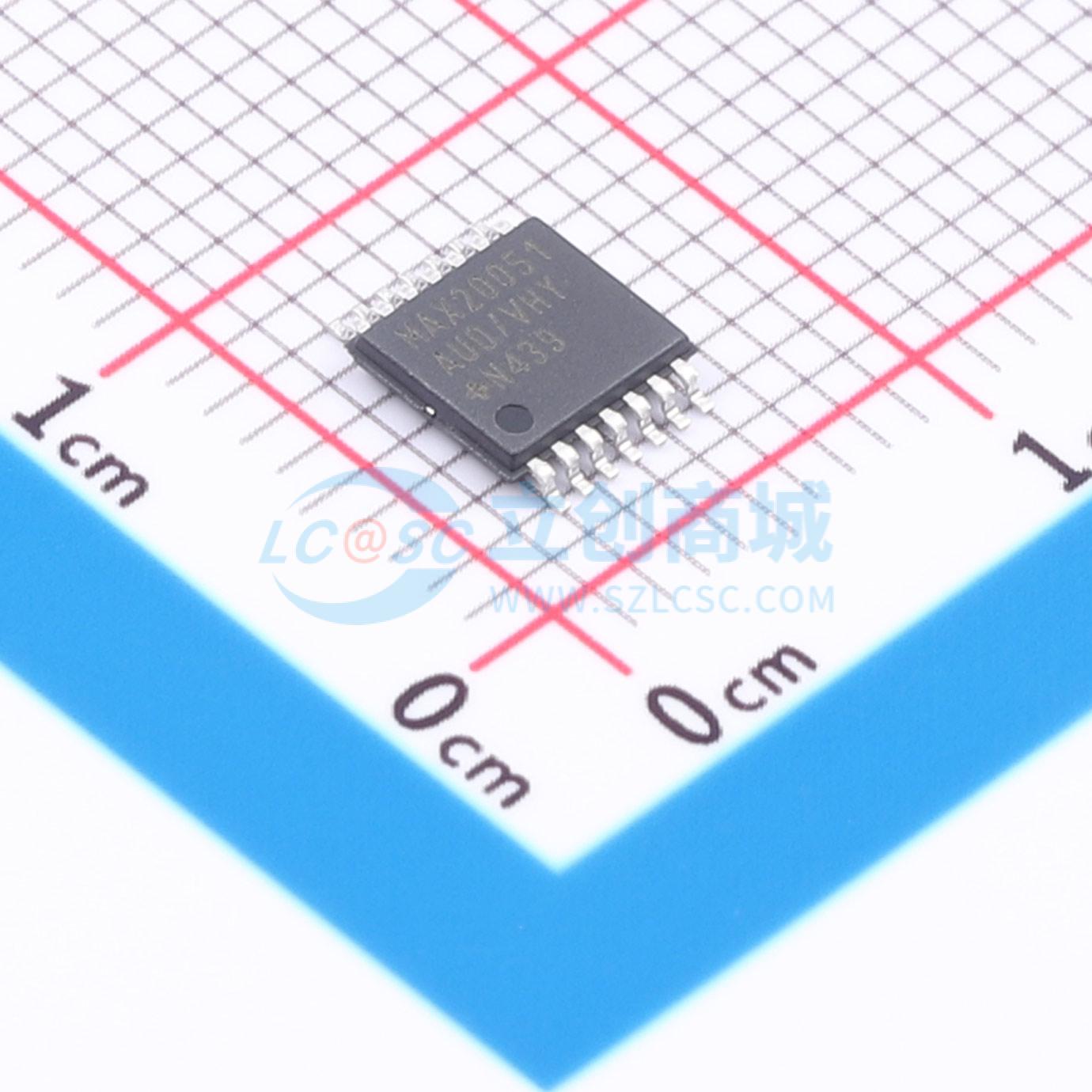

MAX20051AUD/V+T

MAx20050–MAx20053是用于汽车外照明应用的高亮度LED（HB LED）驱动器。该器件由具有集成MOSFET的完全同步降压转换器组成，能够驱动高达2A的LED串联，并且外部元件数量最少。MAx20050/MAx20052采用内部环路补偿以最小化元件数量，而MAx20051/MAx20053/MAx20053D使用外部补偿以实现完全的灵活性。

宽4.5V至65V的输入电压范围支持极端的汽车冷启动和负载转瞬条件。低频和高频开关频率选项（400kHz或2.1MHz）使设计人员能够优化解决方案尺寸或效率，同时避免在AM频段内的干扰。 展频进一步为设计人员提供了降低系统级EMI的选项。MAx20050/MAx20051的内部开关频率为400kHz，而MAx20052/MAx20053/MAx20053D的内部开关频率为2.1MHz。此外，MAx20051B已禁用展频。

高侧电流调节意味着只需要对LED串联进行一次连接；串联接地可以在本地完成。除了PWM调光外，IC还通过REFI引脚提供模拟调光。满量程电流调节精度为±2.5%，在-40°C至+125°C的整个温度范围内，满量程的10%时的精度为±8%。提供一个5V、10mA的LDO输出，用于偏置其他电路。

故障保护机制包括输出过载、短路和器件过温保护。该器件的额定工作温度范围为-40°C至+125°C，并提供具有散热增强功能的12引脚（3mm x 3mm）TDFN、14引脚（5mm x 4.4mm）TSSOP和24引脚TQFN（4mm x 4mm）封装，并带有散热焊盘。
