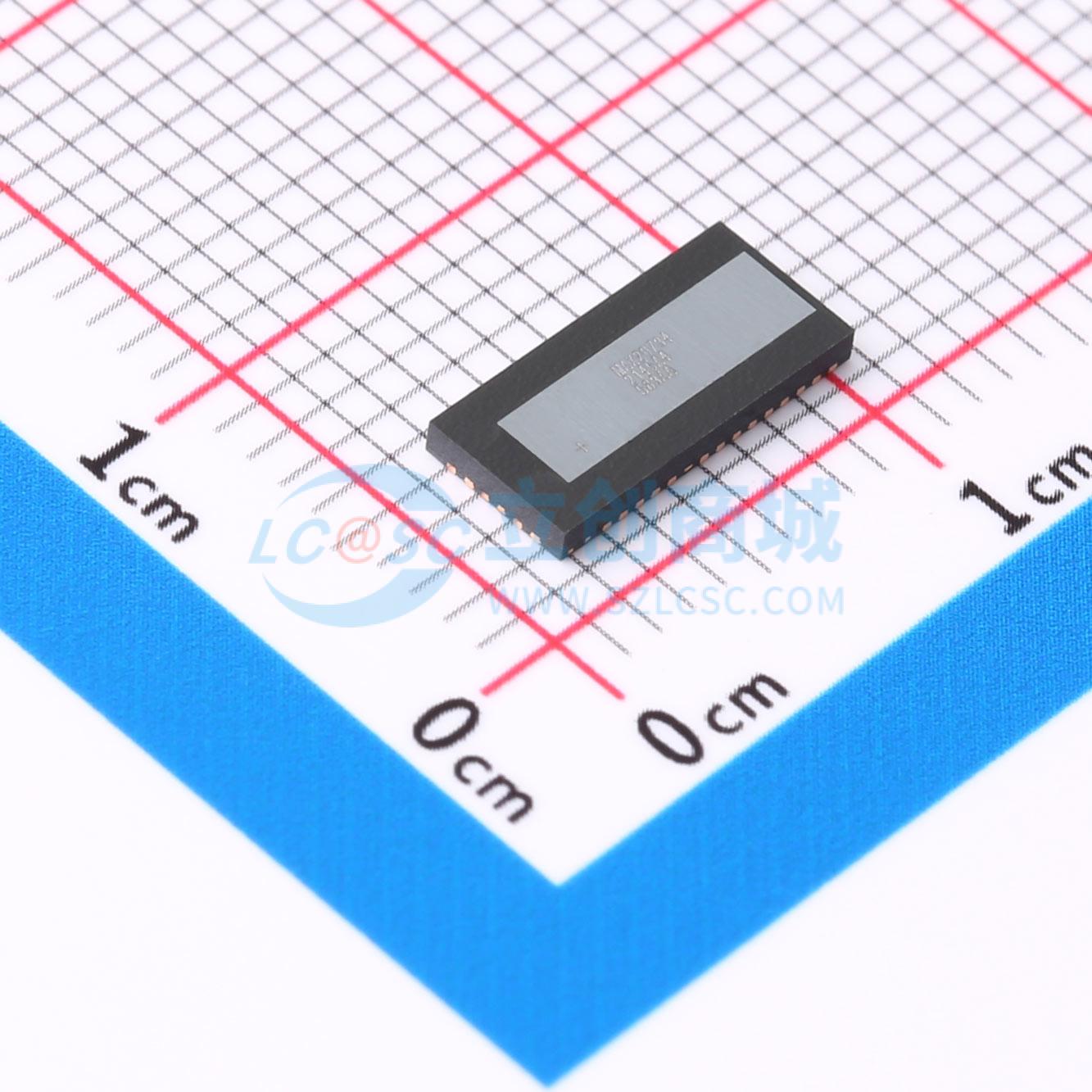

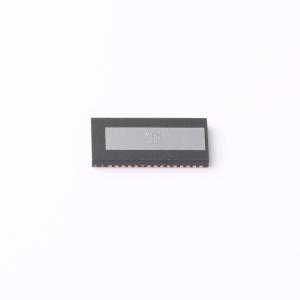

MAX20734EPL+T

集成高效开关稳压器

描述: MAX20734是一款完全集成的高效开关稳压器，支持PMBus™，适用于工作电压为4.5V至16V、负载最高达40A（最大值）的应用。这款单芯片稳压器为网络、数据通信和电信设备提供了极为紧凑、高效的电源输送解决方案，具备高精度输出电压和出色的瞬态响应。该集成电路可通过PMBus或连接到专用编程引脚的电容和电阻提供广泛的可编程特性
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20734EPL+T
商品编号: C7460016
商品封装: FCQFN-15(4.2x9)
包装方式: 编带
商品毛重: 0.166667克(g)

商品参数

商品概述

MAX20734是一款完全集成的高效开关稳压器，具备PMBus接口，适用于工作电压范围为4.5V至16V、负载电流最高达40A（最大值）的应用场景。这款单芯片稳压器可为网络、数据通信和电信设备提供极为紧凑、高效的电源解决方案，具备高精度输出电压和出色的瞬态响应能力。该集成电路可通过PMBus或连接至专用编程引脚的电容和电阻提供广泛的可编程特性。利用这一特性，可针对特定应用优化操作，减少元件数量，和/或在稳压器性能与系统成本之间进行适当权衡。易于编程的特点使得同一设计可用于多种应用。该集成电路具备保护和遥测功能。正、负逐周期过流保护和过温保护确保了设计的可靠性。输入欠压锁定功能可在输入电压超出规格范围时关闭设备，防止其运行。状态引脚提供输出信号，表明输出电压在范围内且系统处于稳压状态。

商品特性

高功率密度，低元件数量
包括电感和输出电容在内的整体解决方案尺寸为509mm²
当VDDH = 12V、VOUT = 1V时，峰值效率达90.7%
快速瞬态响应：支持高达300A/μs的负载阶跃瞬变
优化元件性能和效率，缩短设计时间
符合PMBus标准的接口，用于遥测和电源管理
通过数字总线进行电压、电流和温度报告
具备系统和集成电路自我保护功能，提高电源可靠性
带开路检测的差分远端检测
打嗝式过流保护
可编程热关断

应用领域

通信设备
网络设备
服务器和存储设备
负载点电压调节器
微处理器芯片组
内存VDDQ I/O

数据手册PDF

放大查看下载PDF

优惠活动

7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	600mV~5.5V
	输出电流	40A
	开关频率	400kHz~900kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
