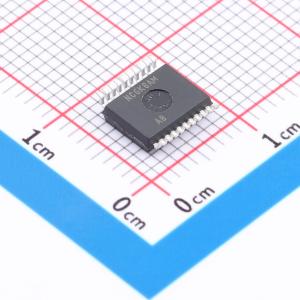

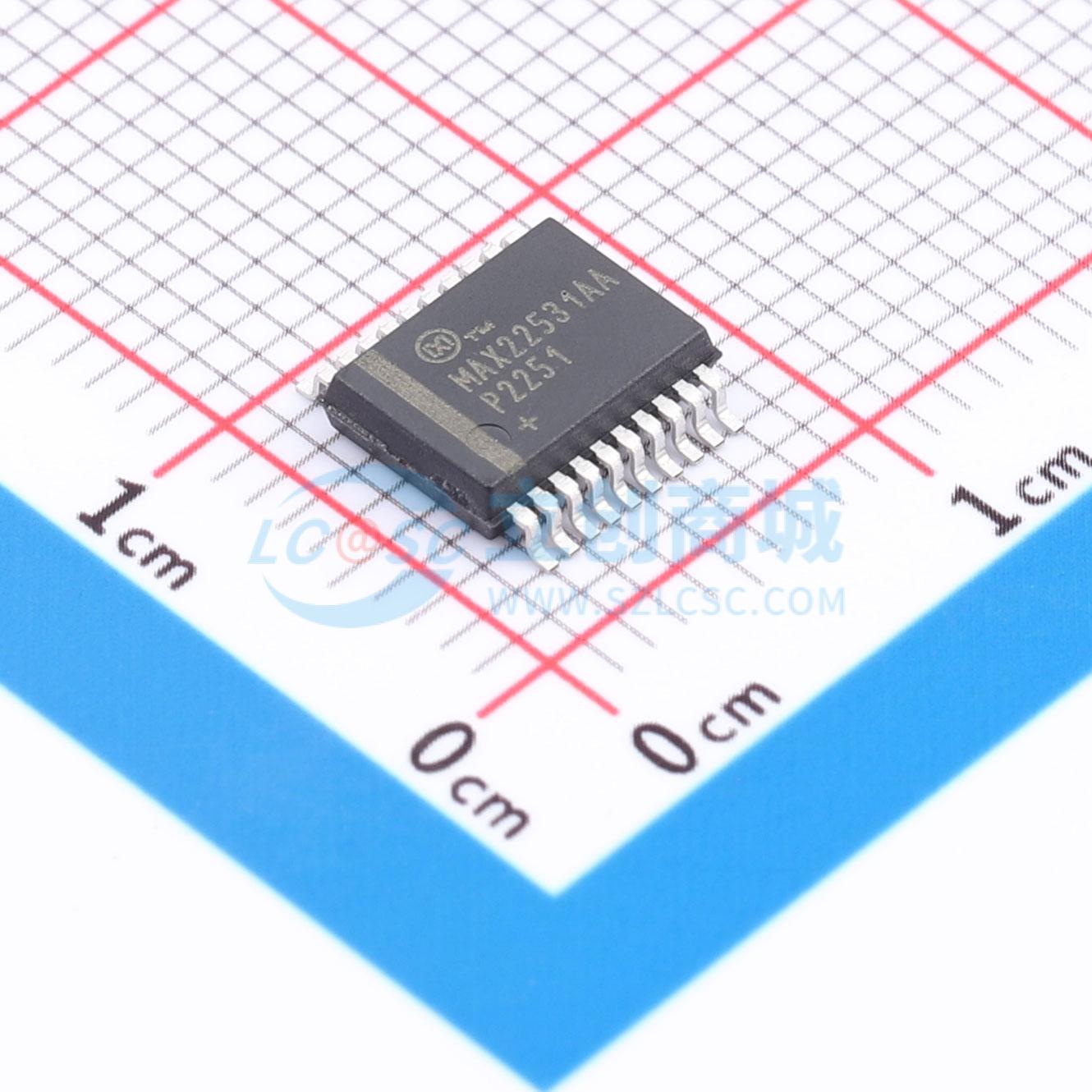

MAX22531AAP+

MAX22530–MAX22532是采用电流隔离的4通道、复用式12位模数转换器（ADC）。一个集成的隔离式DC-DC转换器为所有现场端电路供电，即使在无输入信号时也能进行现场端诊断。 MAX22530–MAX22532系列持续对隔离屏障现场端的输入电压进行数字化处理，并将数据通过隔离屏障传输至器件的逻辑端，在逻辑端将输入电压的幅值与可编程阈值进行比较。12位ADC内核每通道的采样率为20ksps（典型值）。ADC数据可通过SPI接口直接获取或经过滤波后获取。滤波功能会根据设置对最近的4次读数进行平均。 每个输入都配有一个具有可编程高低阈值的比较器，根据模式设置，当任何输入超过其编程电平，就会触发中断。在数字输入模式下，当输入电压高于上限阈值时，比较器输出引脚（COUT_）为高电平；当输入电压低于下限阈值时，比较器输出引脚为低电平。在禁用滤波的情况下，比较器对输入变化的典型响应时间小于75μs。启用滤波后，比较器使用最近4次ADC读数的移动平均值。 采用16引脚宽体SOIC封装的MAX22530提供8mm的爬电距离和电气间隙，以及5kVRMS的隔离电压。采用20引脚SSOP封装的MAX22531和采用28引脚SSOP封装的MAX22532均提供5.5mm的爬电距离和电气间隙，以及3.5kVRMS的隔离电压。所有封装材料的最小相比漏电起痕指数（CTI）为400，在爬电距离表中属于II类。 所有器件的额定工作环境温度范围为-40℃至+125℃。

• 支持对多通道模拟/二进制输入进行可靠检测
• SSOP封装可承受3.5kVRMS隔离电压60秒（VISO）
• 宽体SOIC封装可承受5kVRMS隔离电压60秒（VISO）
• 20引脚或28引脚SSOP封装的爬电距离和电气间隙为5.5mm
• 16引脚宽体SOIC封装的爬电距离和电气间隙为8mm
• II类CTI封装材料
• 通过高度集成减少物料清单和电路板空间
• 现场端通过集成式DC-DC电源实现自供电
• 每通道12位、20ksps的ADC
• 每个通道都有可编程阈值比较器
• 数据和DC-DC电源均实现隔离
• 集成1.8V基准电压源
• 提高系统“正常运行时间”，简化系统设计与维护
  • 现场端ADC功能诊断
  • 现场端连续电源监控
  • 通信系统自诊断
• 灵活的控制和接口
  • 可编程上下输入阈值，支持可编程迟滞
  • 比较器输出（COUT_）引脚实现最快响应
  • 带有CRC选项的SPI接口
  • 精密内部基准电压源 ±1%（典型值）
  • 工作温度范围为-40℃至+125℃

• 高压二进制输入
• 变电站自动化
• 配电自动化
• 过程自动化
• 运动控制
