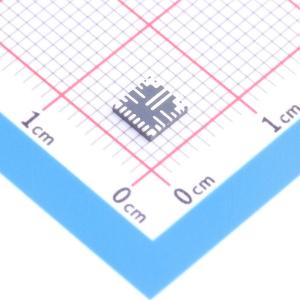

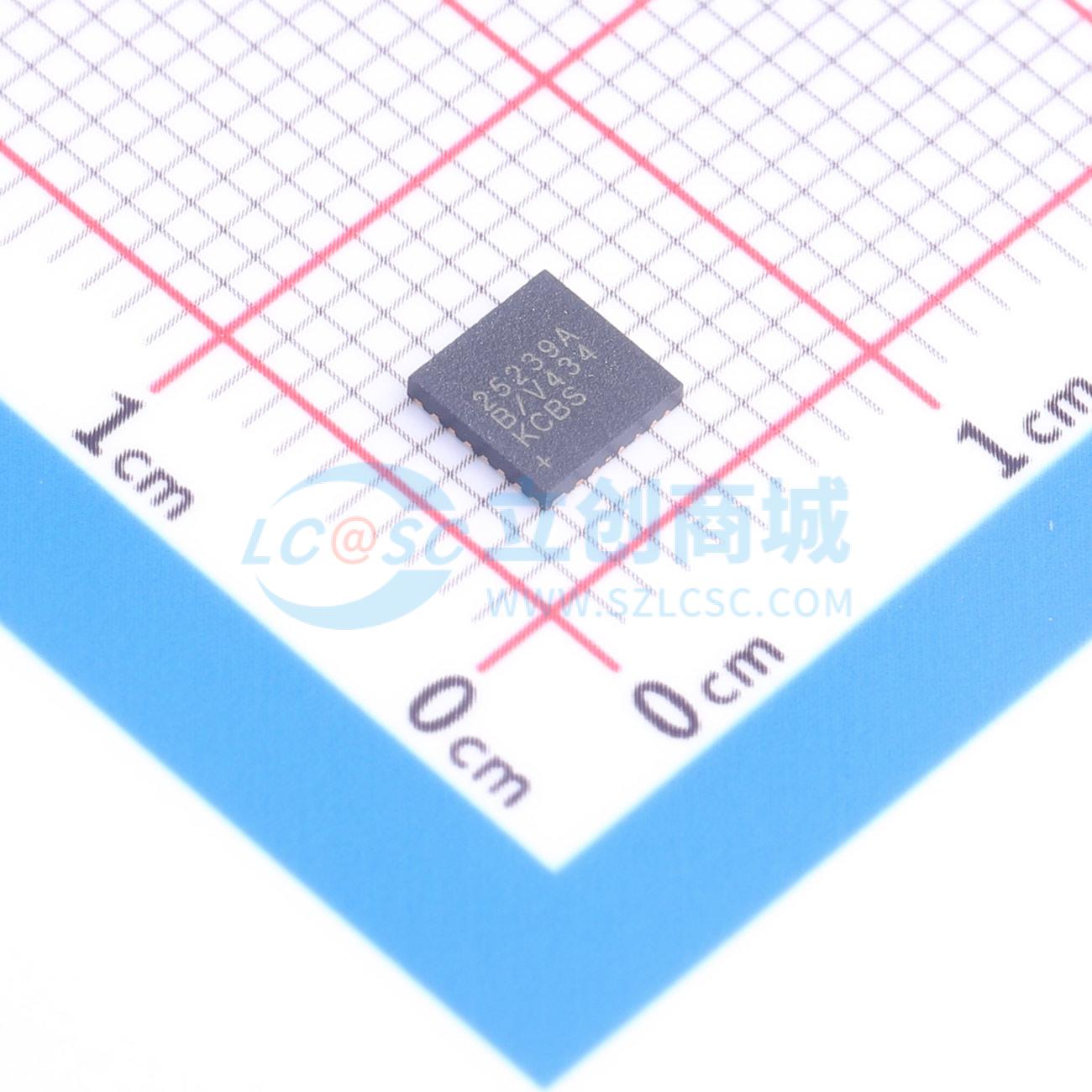

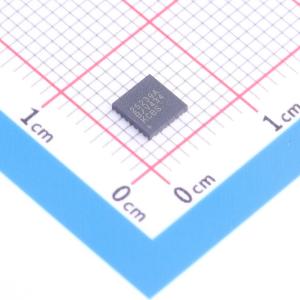

温馨提醒：图片仅供参考，商品以实物为准

MAX25239AFFB/VY+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 小型同步升降压转换器，集成H桥开关，提供固定输出调节电压和3V至20V范围内的外部可调输出电压，输入电压可高于、低于或等于输出调节电压。具有典型的8.2A和10A输入电流限制选项，可根据输入输出电压比和工作频率支持高达6A的连续负载电流，输入电压范围为2V至36V。有2.1MHz、400kHz和200kHz三种开关频率选项。2.1MHz高开关频率允许使用小型外部组件并减少输出纹波，保证无AM波段干扰；400kHz或200kHz开关频率提供更高效率并减轻功耗问题
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX25239AFFB/VY+
商品编号: C7460033
商品封装: FC2QFN-22(4.2x4.2)
包装方式: 托盘
商品毛重: 0.04克(g)

商品参数

商品概述

MAX25239/MAX25240是小型同步升降压转换器，集成了H桥开关。这些IC可提供固定输出稳压电压，以及3V至20V范围内的外部可调输出电压，输入电压可高于、低于或等于输出稳压电压。该IC典型的输入电流限制选项为8.2A和10A，根据输入 - 输出电压比和工作频率，可支持高达6A的连续负载电流。其输入电压范围宽，为2V至36V。

商品特性

2V至36V工作输入电压范围，允许在冷启动条件下工作，可耐受高达42V的输入瞬变，使能（EN）引脚可兼容高达42V的电压
典型输入电流限制为8.2A/10A
固定和可调输出电压选项
-40℃至+125℃ 1级汽车温度范围
2.1MHz/400kHz/200kHz开关频率选项
锁相环（PLL）频率同步
集成FET的H桥架构
散热增强型22引脚FC2QFN封装
电源正常（POK）指示灯、欠压锁定、过压保护、逐周期电流限制和热关断功能

应用领域

高级驾驶辅助系统（ADAS）电子控制单元（ECU）
信息娱乐系统
车身电子系统
启停系统
负载点电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2V~36V
	输出电压	3V~6.5V
	输出电流	6A
	开关频率	400kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
