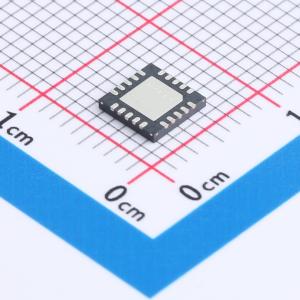

温馨提醒：图片仅供参考，商品以实物为准

MAX20003ATPA/V+T

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20003ATPA/V+T
商品编号: C7460548
商品封装: TQFN-20(5x5)
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

MAX20002/MAX20003是小型同步降压转换器，集成了高端和低端MOSFET。每个器件设计用于在输入电压为3.5V至36V时提供高达2A/3A的电流，且在无负载时仅消耗15μA的静态电流。通过观察PGOOD信号可以监控电压质量。这些器件可以在98%的占空比下以压差模式运行，非常适合汽车应用。这些器件提供5V/3.3V的固定输出电压，同时还能将输出电压编程设置在1V至10V之间。可以通过在FOSC引脚连接一个接地电阻，将频率编程设置在220kHz至2.2MHz之间。这些器件提供强制固定频率模式和具有15μA超低静态电流的跳周期模式。它们有一个引脚可用于编程开启/关闭扩频功能，进一步帮助系统设计人员更好地进行电磁兼容性（EMC）管理。 MAX20002/MAX20003采用小型5mm x 5mm 20引脚TQFN封装，带有外露焊盘，并且只需极少的外部元件。

商品特性

集成FET的同步DC-DC转换器
MAX20002 = 2A
MAX20003 = 3A
跳周期模式下静态电流为15μA
小尺寸解决方案节省空间
220kHz至2.2MHz可调频率
降压输出电压可编程为1V至10V，或提供固定的5V/3.3V选项
固定8ms内部软启动
固定输出电压，输出精度为±2%（5V/3.3V），或通过外部电阻调节（1V至10V），反馈精度为±1%
PGOOD输出和高压EN输入简化电源排序
保护功能和工作范围非常适合汽车应用
工作输入电压范围为3.5V至36V
42V负载突降保护
低压差下可实现99%占空比运行
-40℃至+125℃汽车级温度范围
通过AEC-Q100认证
快速准确的过压保护，可实现汽车瞬态后的快速恢复（MAX20002C/E和MAX20003C/E）

应用领域

汽车负载点应用
分布式直流电源系统
导航和收音机主机

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~10V
	输出电流	3A
	开关频率	2.2MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
