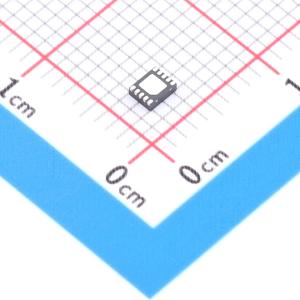

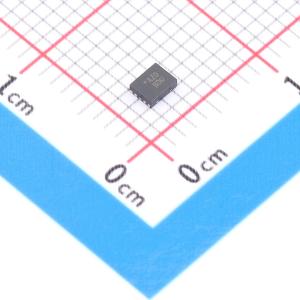

温馨提醒：图片仅供参考，商品以实物为准
MAX77597ETBB+T
36V, 300mA, 降压转换器，静态电流1.1μA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX77597ETBB+T
- 商品编号
- C7461096
- 商品封装
- 10TDFN-EP
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~36V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 开关频率 | 1.7MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；逐波限流；过流保护；工作状态指示；打嗝限流 |
商品概述
MAX77597是一款集成开关的小型同步降压转换器。该器件设计可提供最高300mA输出电流，输入电压范围为3.5V至36V，固定输出版本空载时静态电流仅为1.1μA。可通过观察RESET信号监测输出电压质量。该器件可在98%占空比下工作，接近压降状态，因此非常适合电池供电应用。该器件提供固定3.3V输出，开关频率固定为1.7MHz，可使用小型外部元件并降低输出纹波。该器件同时支持强制PWM和跳频模式，跳频模式下静态电流低至1.1μA。MAX77597采用小型(2mm × 2.5mm)10引脚TDFN封装，工作温度范围为-40℃至+85℃。
商品特性
- 为需要宽输入电压范围的系统提供灵活供电
- VIN范围:3.5V 至 36V
- 最高输出电流300mA
- 固定3.3V输出电压
- 最大98%占空比工作，低压差
- 支持5V、12V或20V USB Type-C输入供电
- 支持2S、3S或4S锂离子电池供电
- 降低功耗，延长电池寿命
- 3.3V固定输出版本静态电流仅1.1μA
- 12V输入、3.3V输出时峰值效率达86%
- 缩小解决方案尺寸
- 工作频率1.7MHz
- 小型2.0mm × 2.5mm × 0.75mm 10引脚TDFN封装
- 方案可靠性高
- 短路、过热保护
- 6.67ms内置软启动，最大程度降低浪涌电流
- 电流模式控制架构
- 输入电压耐量最高达42V
应用领域
- 由2节、3节或4节锂离子电池供电的便携式设备
- USB Type-C设备
- 负载点应用
