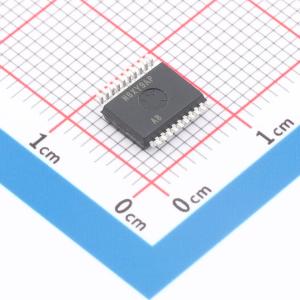

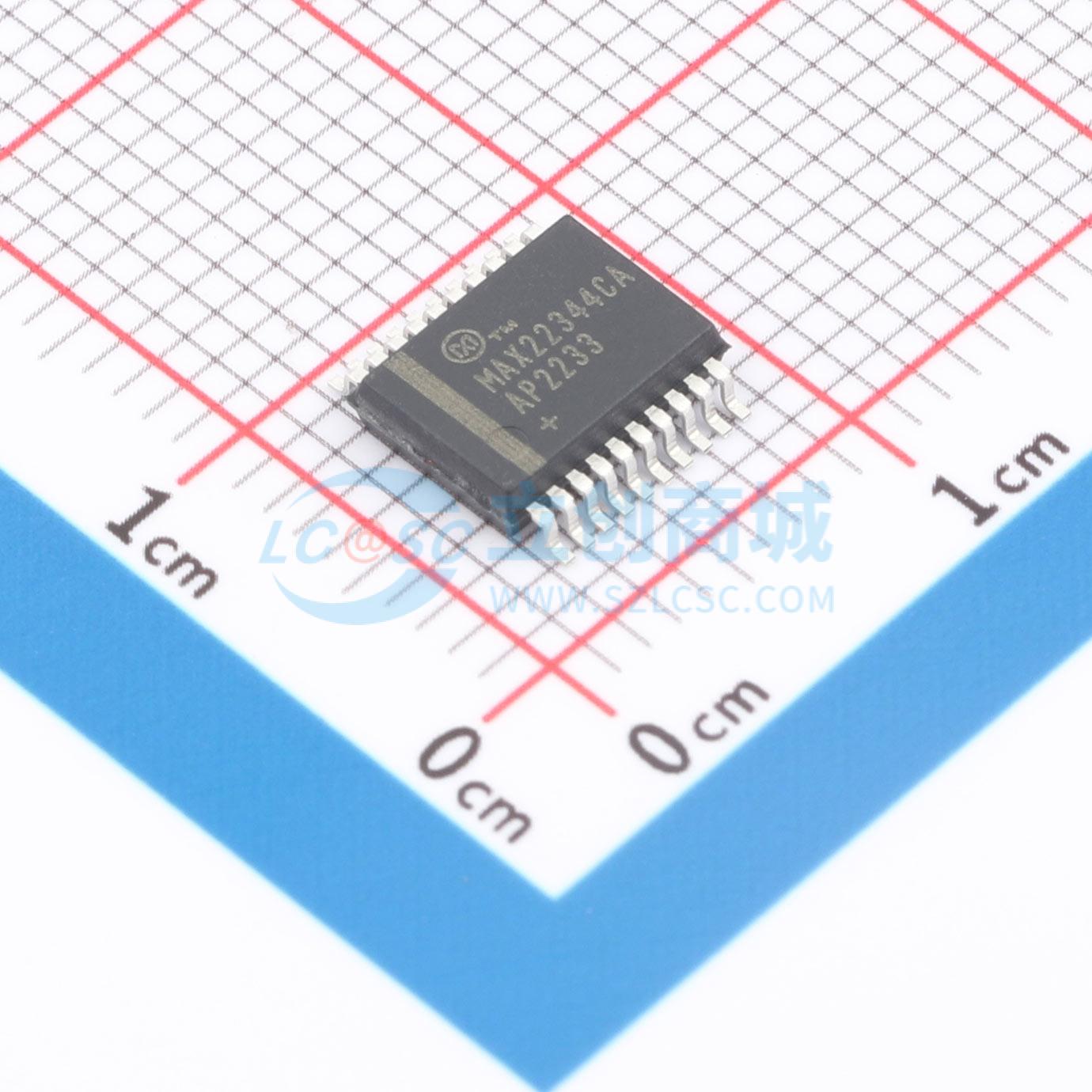

温馨提醒：图片仅供参考，商品以实物为准

MAX22344CAAP+

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX22344CAAP+
商品编号: C7460566
商品封装: SSOP-20
包装方式: 管装
商品毛重: 0.785克(g)

商品参数

商品概述

MAX22344–MAX22346是采用美信专有工艺技术的增强型、高速、低功耗4通道数字隔离器。这些器件可在不同电源域的电路之间传输数字信号，在1Mbps（1.8V电源）下，每通道功耗低至0.74mW。该系列所有器件均具备增强隔离特性，可承受60秒3.75kVRMS的耐压。 MAX22344–MAX22346系列提供所有可能的单向通道配置，以适应任何4通道设计，包括SPI、RS - 485和数字I/O应用。MAX22345R/S A侧的输出使能为低电平有效，使其非常适合隔离共享SPI总线上的端口，因为CS信号可直接使能隔离器上的MISO信号。MAX22344–MAX22346系列的其他输出使能均为传统的高电平有效。这些器件的最大数据速率可选25Mbps或200Mbps，并具备可选择的输出默认状态。默认状态是指输入未供电或开路时输出呈现的状态。隔离器两侧独立的1.71V至5.5V电源也使这些器件适合用作电平转换器。 MAX22344–MAX22346系列所有器件均采用20引脚SSOP封装，爬电距离和电气间隙为5.5mm。所有器件的工作环境温度范围为 - 40℃至 + 125℃。

商品特性

用于快速数字信号的增强型电流隔离
最高200Mbps的最大数据速率
可承受60秒3.75kV RMS电压（VISO）
可连续承受784VRMS电压（VIOWM）
在GNDA和GNDB之间可承受±10kV、1.2/50μs波形的浪涌
高共模瞬态抗扰度（典型值50kV/μs）
低功耗
VDD = 1.8V、1Mbps时每通道0.74mW
VDD = 3.3V、1Mbps时每通道1.4mW
VDD = 1.8V、100Mbps时每通道3.2mW
支持广泛应用的选项
2种最大数据速率（200Mbps、25Mbps）
3种方向配置
高电平或低电平有效使能输入
引脚可选输出默认状态（高/低）

应用领域

隔离SPI接口
工业自动化现场总线通信
隔离RS - 485/RS - 422、CAN
电池管理
医疗系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(66个/管，最小起订量 1056 个)

个

起订量：1056 个66个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	200Mbps
	隔离电压(Vrms)	3750

	属性	参数值
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
