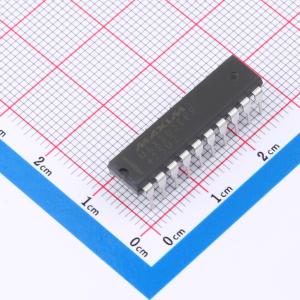

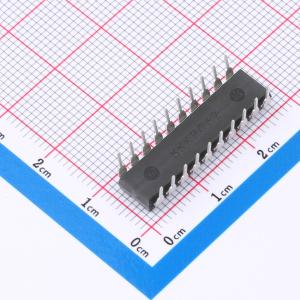

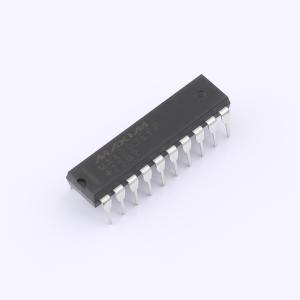

温馨提醒：图片仅供参考，商品以实物为准

MAX203EPP+G36

±15kV ESD保护、+5V RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX200 - MAX209、MAX211和MAX213是一系列RS - 232和V.28收发器，集成了电荷泵电路，可采用单+5V电源供电。当按照EIA/TIA - 232E规范加载时，驱动器在数据速率超过120kbps的情况下，仍能保持±5V的EIA/TIA - 232E输出信号电平。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX203EPP+G36
商品编号: C7460012
商品封装: PDIP-20
包装方式: 管装
商品毛重: 1.51克(g)

商品参数

商品概述

MAX200 - MAX209、MAX211和MAX213是一系列RS - 232和V.28收发器，集成了电荷泵电路，可采用单+5V电源供电。当按照EIA/TIA - 232E规范加载时，驱动器在数据速率超过120kbps时能保持±5V的EIA/TIA - 232E输出信号电平。 MAX211和MAX213有28引脚宽体小外形（SO）封装和28引脚收缩小外形（SSOP）封装，SSOP封装面积仅为SO封装的40%。MAX207有24引脚SO封装和24引脚SSOP封装。MAX203和MAX205无需外部组件，推荐用于电路板空间有限的应用。

商品特性

节省电路板空间
集成电荷泵电路，无需±12V双极性电源，支持+5V或9V至+12V单电源供电
集成0.1μF电容（MAX203、MAX205）
24引脚SSOP封装比SO封装最多节省40%的空间
节省功耗，延长电池续航时间
5μW关断模式（MAX200、MAX205、MAX206、MAX211）
两个有源接收器的75μA振铃指示监测（MAX213）

应用领域

电池供电设备
手持设备
便携式诊断设备

数据手册PDF

放大查看下载PDF

优惠活动

8.6折

购买数量

(18个/管，最小起订量 1 个)

个

起订量：1 个18个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	120Kbps

	属性	参数值
	工作电压	5V
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	15mA
