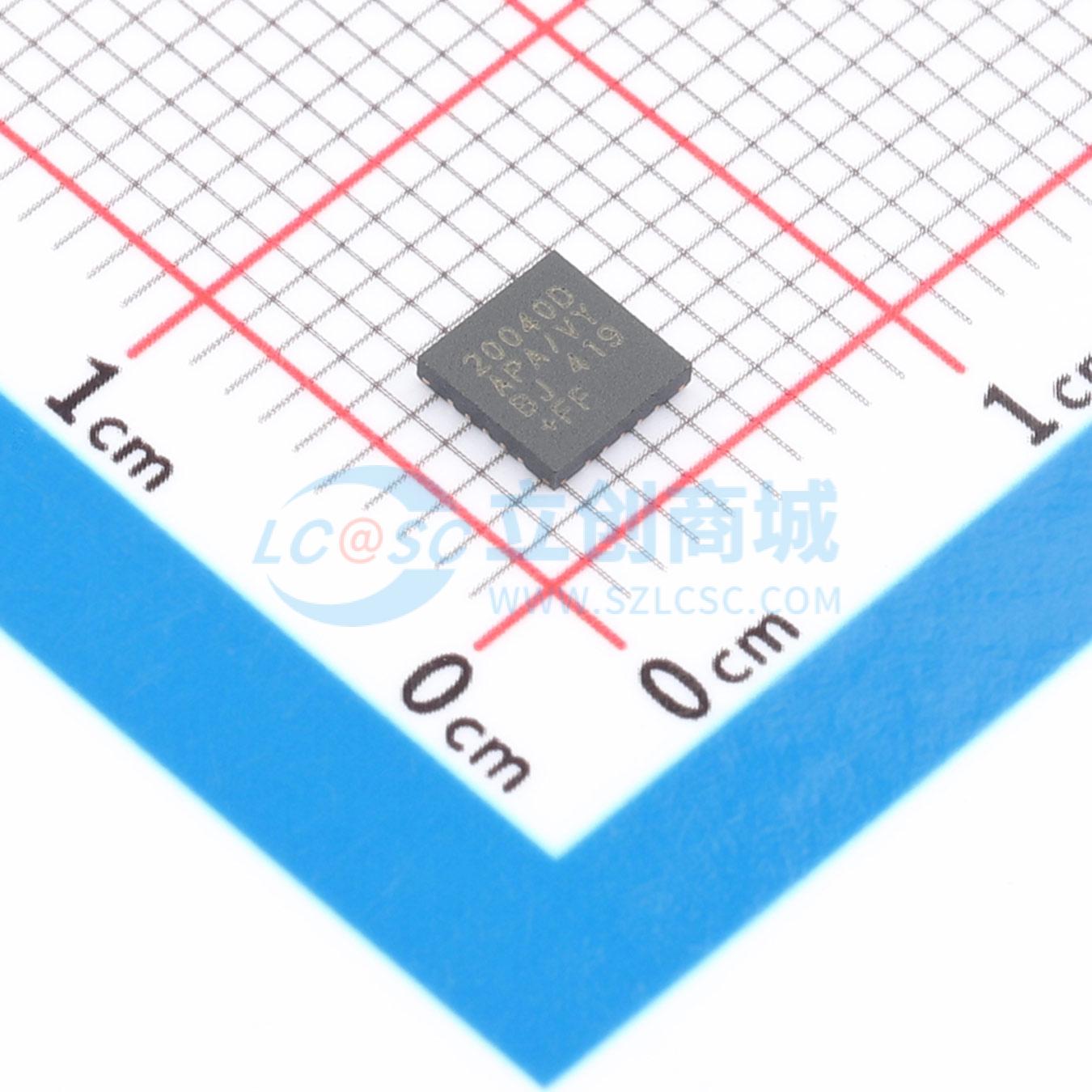

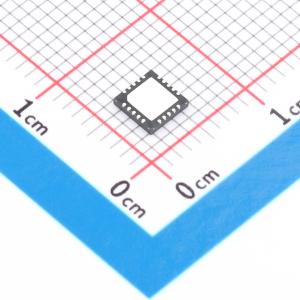

温馨提醒：图片仅供参考，商品以实物为准

MAX20040DATPA/VY+

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20040DATPA/VY+
商品编号: C7455994
商品封装: TQFN-20-EP(4x4)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

MAX20039/MAX20040集成电路是一款小型同步升降压转换器系列，集成了高端和低端开关。MAX20040设计用于在输入电压为2V至36V时提供高达1.2A的电流，且在无负载时仅消耗52μA的静态电流。该集成电路可提供±2%的精确输出电压。通过观察PGOOD信号可以监测电压质量。 MAX20039/MAX20040提供5V的固定输出电压以及4.0V至15V的可编程范围。频率可在220kHz至2.2MHz之间调节，这允许使用小型外部组件、减少输出纹波，并确保无AM干扰。MAX20040B和MAX20040D版本的集成电路提供静态电流低至52μA的跳周期模式。该集成电路可采用扩频频率调制方式工作，旨在通过调制频率将EMI辐射发射降至最低。 MAX20039/MAX20040采用小型4mm x 4mm、20引脚、可侧焊TQFN封装，且使用的外部组件极少。

商品特性

满足严格的汽车质量和可靠性要求
2V至36V的工作输入电压允许在冷启动条件下工作
可承受高达40V的输入瞬变
使能引脚兼容3.3V至40V的电压
0.6A（最大值）输出电流（MAX20039）
1.2A（最大值）输出电流（MAX20040）
-40℃至+125℃的汽车温度范围
符合AEC-Q100标准
提高效率，同时降低物料清单成本和电路板空间
集成FET H桥架构
固定输出电压
20引脚SWTQFN封装
低静态电流有助于设计人员满足严格的原始设备制造商电流要求（仅B和D版本）
待机模式下静态电流为52μA
关断模式下静态电流为10μA（最大值）
高开关频率允许使用小型外部组件
200kHz至2.2MHz的工作频率
跳周期模式，实现高效低功耗运行（仅B和D版本）
固定频率PWM模式
外部频率同步
降低开关频率下的EMI辐射
可启用或禁用扩频功能

应用领域

信息娱乐系统
车身电子系统
启停系统
负载点（PoL）电源
同轴供电（PoC）

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(75个/袋，最小起订量 1050 个)

个

起订量：1050 个75个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2V~36V
	输出电压	15V
	输出电流	1.2A
	开关频率	2.2MHz

	属性	参数值
	工作温度	-40℃~+125℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	开关管(内置/外置)	内置
