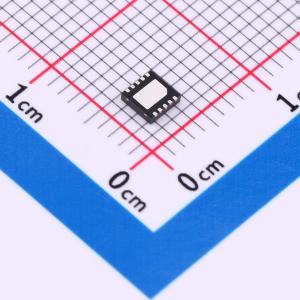

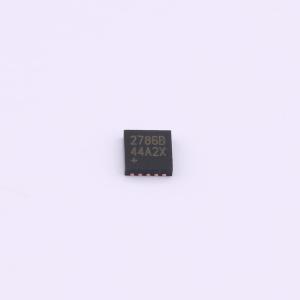

DS2786BG+T&R

DS2786B基于弛豫期后开路状态下的电池电压，估算可充电锂离子（Li+）和锂聚合物电池的可用容量。开路电压（OCV）用于根据存储在IC中的查找表确定电池的相对容量。这一功能使电池组插入后即可立即获取准确的容量信息。在中高倍率放电期间，无法进行OCV测量，DS2786B则采用库仑计数作为估算相对容量的辅助方法。 剩余容量以百分比形式报告，同时还提供电池电压、电流和温度信息。计算中使用的电池特性和应用参数存储在片上EEPROM中。 DS2786B适用于便携式设备的主机端，不过也可安装在电池组内。通过I2C接口访问测量和估算的容量数据。片上传感器可提供温度数据。通过两个辅助输入的比率测量，支持对电池组识别电阻和电池组热敏电阻进行电阻测量。 DS2786B采用10引脚、无铅、3mm x 3mm TDFN封装，带有裸露焊盘（EP）。

• 结合库仑计数器和开路电池电压（OCV）电池模型计算相对容量
• 即使在第一个周期也能准确预警低电量状态（无需学习周期）
• 12位电池电压测量，±10mV精度，1.22mV LSB，0V至4.5V输入范围
• 11位双向电流测量，25µV LSB，±51.2mV动态范围，1.67mA LSB，±3.4A（RSNS = 15mΩ）
• 电流累积测量分辨率，±204.8mVh范围，±13.65Ah（RSNS = 15mΩ）
• 内部温度测量，0.125°C LSB，±3°C精度
• 两个11位辅助输入电压测量，±8 LSB精度，比率输入消除电源精度问题
• VOUT引脚驱动电阻分压器，降低电流消耗
• 两线接口
• 低功耗，工作电流：50µA（典型值），80µA（最大值），睡眠电流：1µA（典型值），3µA（最大值）

• 3G多媒体无线手机
• 数码相机
• 数字音频（MP3）播放器
