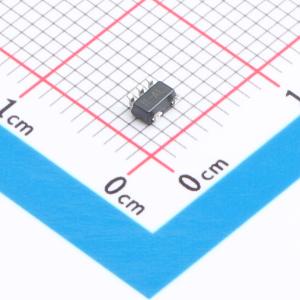

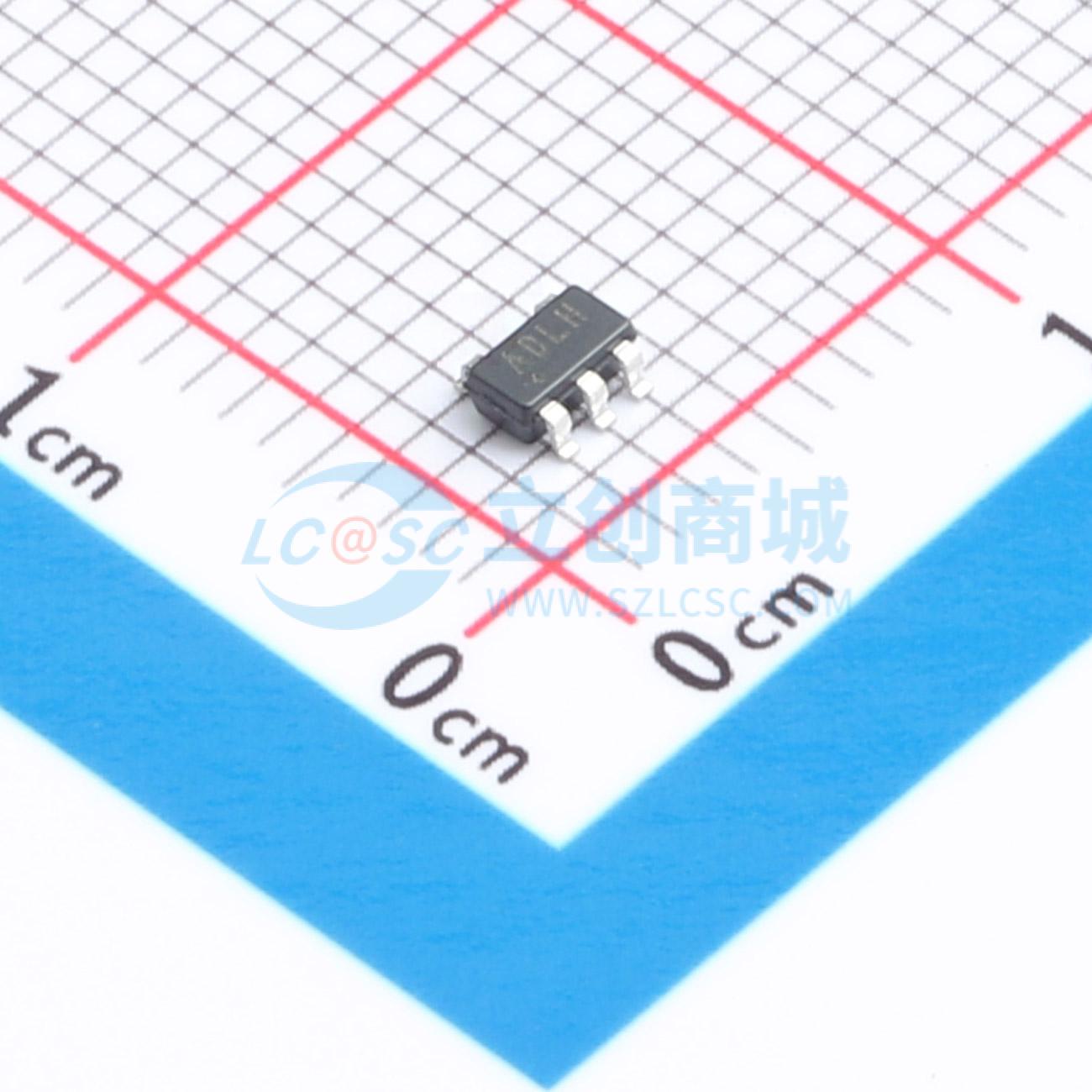

温馨提醒：图片仅供参考，商品以实物为准

MAX8885EUK33+T

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX8885EUK33+T
商品编号: C7456222
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

MAX8885是一款低压差、低静态电流线性稳压器，主要为使用低成本、高ESR钽电容的电池供电应用而设计。该器件的输出电流最高可达150mA，提供2.5V、2.7V、3.0V、3.3V或5.0V的预设输出电压。MAX8885由一个1.25V基准源、误差放大器、P沟道传输晶体管、电源正常比较器和内部反馈分压器组成。 1.25V带隙基准源连接到误差放大器的反相输入端。误差放大器将该基准电压与反馈电压进行比较，并放大两者的差值。如果反馈电压低于基准电压，则传输晶体管的栅极电压被拉低，从而使更多电流流向输出端，提高输出电压。如果反馈电压过高，则传输晶体管的栅极电压被拉高，使流向输出端的电流减少。输出电压通过连接到OUT引脚的内部电阻分压器进行反馈。其他模块包括电流限制器、反接电池保护、热传感器和关断逻辑。

商品特性

输入电压范围为+2.5V至+6.5V，输出电流最高可达150mA
使用P沟道MOSFET传输晶体管，使电源电流低至85µA，且与负载和LDO电压无关
经过优化，可与低成本、高ESR输出电容（如小尺寸钽电容）配合使用
具备电源正常输出功能，可指示输出是否超出稳压范围
提供5.0V、3.3V、3.0V、2.7V和2.5V的预设输出电压版本
关断电流最大为1µA
具备短路保护功能
具备热关断保护功能
具备反接电池保护功能
采用微型5引脚SOT23封装
引脚与MIC5206兼容
欠压电源正常输出
预设输出电压（精度±1%）
保证输出电流为150mA
无负载时电源电流为85µA
负载为100mA时，压差低至110mV（负载为150mA时，压差为165mV）
具备热过载和短路保护功能
具备反接电池保护功能
100Hz时电源抑制比为60dB
关断电流最大为1µA

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 10 个)

个

起订量：10 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6.5V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	165mV@(150mA)

	属性	参数值
	静态电流(Iq)	85uA
	噪声	170uVrms
	特性	短路保护；过热保护；过流保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
