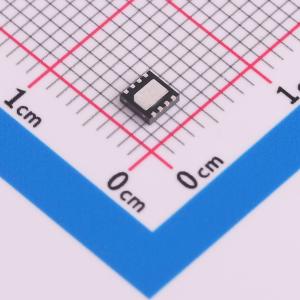

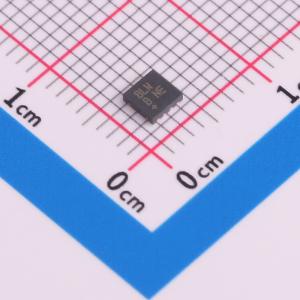

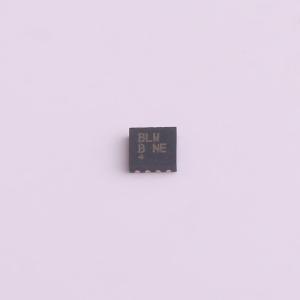

温馨提醒：图片仅供参考，商品以实物为准

MAX16910CATA8/V+T

超低静态电流高压线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX16910是一款超低静态电流、高压线性稳压器，非常适合用于汽车和电池供电系统。该器件的输入电压范围为+3.5V至+30V，可提供高达200mA的负载电流，在无负载时仅消耗20μA的静态电流。在关断模式下，该器件仅消耗1.6μA的电流
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16910CATA8/V+T
商品编号: C7456671
商品封装: TDFN-8(3x3)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

MAX16910 超低压静态电流、高压线性稳压器非常适合用于汽车和电池供电系统。该器件的输入电压范围为 +3.5V 至 +30V，可提供高达 200mA 的负载电流，且在无负载时仅消耗 20μA 的静态电流。关机时，该器件仅消耗 1.6μA 的电流。其输入可耐受 +45V 瞬态电压，设计用于在负载突降条件下工作。MAX16910 可配置为固定输出电压（+3.3V 或 +5V），也可使用外部电阻分压器配置为可调输出电压。 MAX16910 具有漏极开路、低电平有效的复位输出，提供输出电压 92.5% 和 87.5% 的固定阈值。在输出电压超过其阈值后，复位输出将在 60μs 的固定时间内保持低电平。可使用外部电容延长复位延迟时间。 MAX16910 包括使能输入、短路保护和热关断功能。MAX16910 的工作温度范围为 -40°C 至 +125°C，适用于汽车应用。该器件提供节省空间、散热增强的 3mm×3mm、8 引脚 TDFN 封装和 5mm×4mm、8 引脚 SO 封装。

商品特性

使系统设计人员能够满足 100μA 静态电流的严格模块要求
低静态电流，仅 20μA
输出电流能力高达 200mA
用户可选择输出电压（+3.3V 或 +5V 固定输出，使用外部电阻分压器可将输出电压调节为 +1.5V 至 +11V）
极小的输出电容可减少电路板空间和物料清单成本
使用 4.7μF 输出电容可实现稳定工作
精确的复位输出，延迟可调
无需单独的复位 IC
漏极开路复位输出，延迟可调
固定复位阈值选项：87.5% 或 92.5%
在冷启动条件下可正常工作
200mA 时的低压差电压为 280mV
宽输入电压范围为 +3.5V 至 +30V，可耐受 +45V 电压
在汽车环境中性能可靠
具备热保护和短路保护功能
高压使能输入（+45V）
工作温度范围为 -40°C 至 +125°C
通过汽车级认证

应用领域

汽车
工业电信

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	30V
	输出电压	1.5V~11V；3.3V；5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	20uA
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
