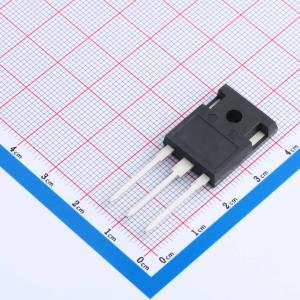

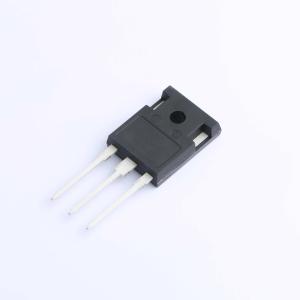

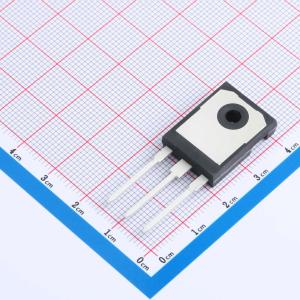

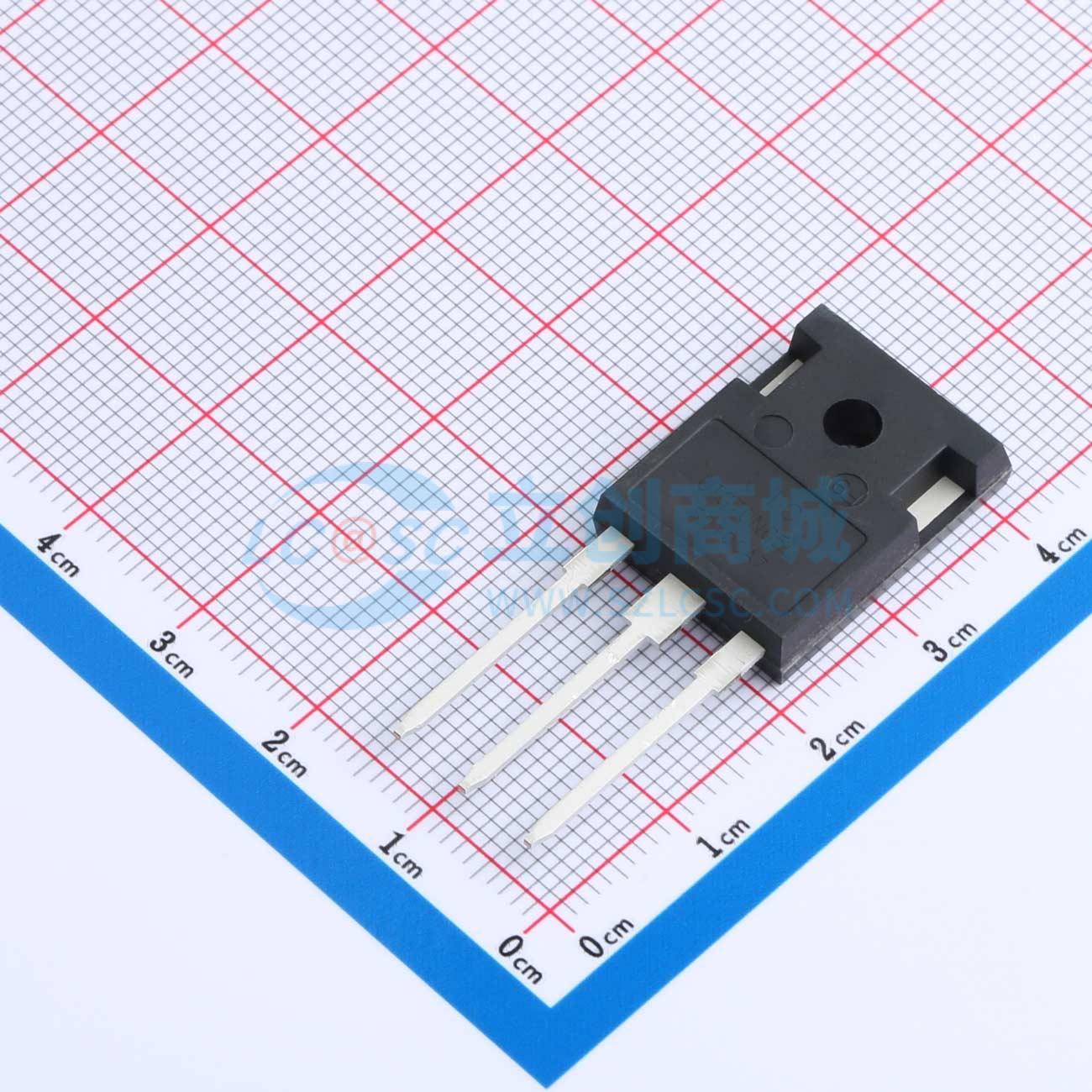

UTG70N65L
650V 140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款沟槽场截止绝缘栅双极晶体管，采用先进技术，具备高开关速度、低饱和电压和低开关损耗等特点，适用于谐振或软开关应用。
- 品牌名称
- UTC(友顺)
- 商品型号
- UTG70N65L
- 商品编号
- C7435179
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 140A | |
| 耗散功率(Pd) | 310W | |
| 输出电容(Coes) | 272pF | |
| 集射极饱和电压(VCE(sat)) | 2.1V@70A,15V | |
| 栅极阈值电压(Vge(th)) | 6.5V@250uA | |
| 栅极电荷量(Qg) | 125.7nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.22nF | |
| 开启延迟时间(Td(on)) | 21ns | |
| 关断延迟时间(Td(off)) | 113ns | |
| 导通损耗(Eon) | 2.97mJ | |
| 关断损耗(Eoff) | 2.45mJ | |
| 反向恢复时间(Trr) | 41.5ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 44.6pF |
